(3) PISTÓN Y JUEGO DE SEGMENTOS
Instale cada segmento en la ranura correcta
del pistón abriéndolo lo suficiente para que se
deslice sobre el pisón.
NOTA: Tenga cuidado de no girar demasiado
los segmentos, ya que pueden estropearse.
Instale primero el segmento de engrase, luego
el segundo segmento y a continuación el seg-
mento superior.
Al instalar el segundo segmento, asegúrese de
que la marca “N” se encuentra hacia arriba.

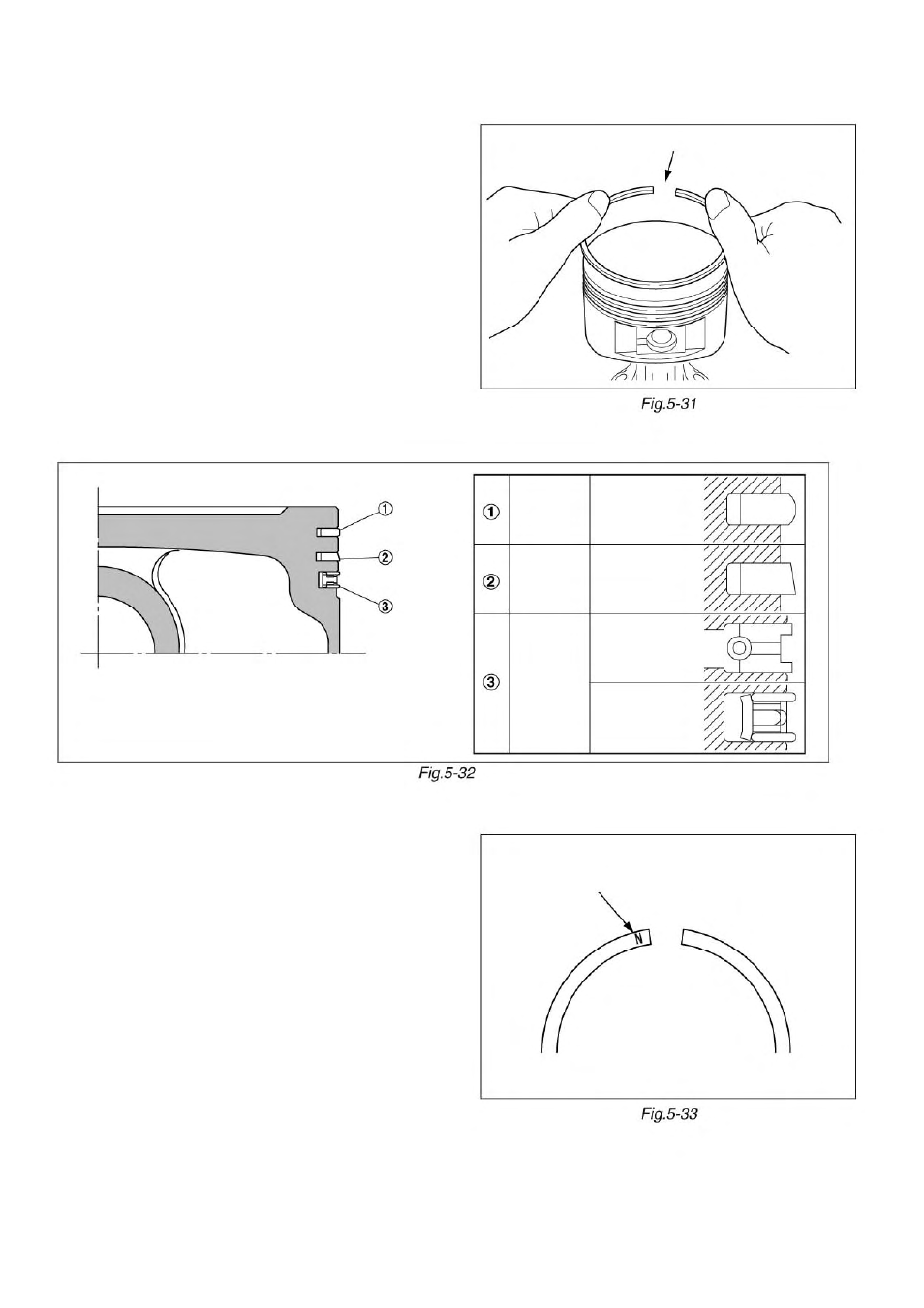

(Véase la figura 5-33)
30
EXTREMOS ABIERTOS DEL SEGMENTO
MARCA “N”
SEGMENTO
SUPERIOR Redondeado
SEGUNDO
SEGMENTO En disminución
Segmento sesga-
do en U con dila-
tador de bobina
SEGMENTO
ENGRASE
Construcción
de tres piezas
