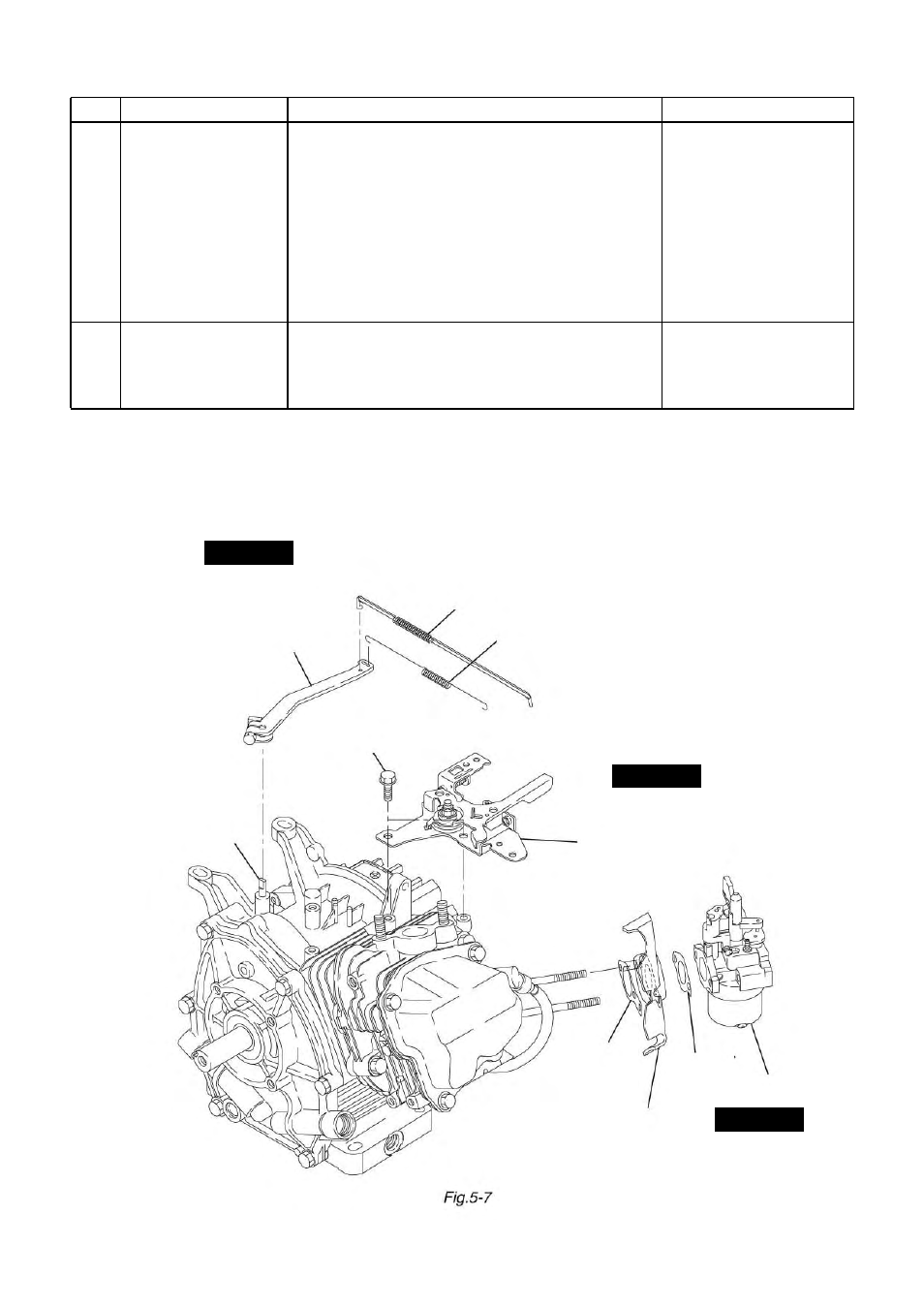

PASO 10
PASO 11
VARILLA DEL REGULADOR Y MUELLE
MUELLE DEL REGULADOR
TORNILLO M6 X 12: 2 PIEZAS
PALANCA DEL ACELERADOR
Y SOPORTE
JUNTA
AISLANTE
CARBURADOR
JUNTA
EJE DEL REGULADOR
Herramientas Paso Pieza extraída Procedimientos y comentarios
9 Sistema regulador
10 Carburador, Aislante
11 Palanca del acelera-
dor y soporte
(1) Afloje el tornillo y extraiga la palanca del regula-
dor del eje del regulador. No es necesario quitar
el tornillo.
(2) Extraiga el muelle del regulador.
(3) Extraiga la varilla del regulador y el muelle de la
varilla del carburador.
Extraiga el carburador de la culata.
Extraiga el aislante.
Quite la palanca del acelerador y el soporte de
la culata.
Llave de vaso o llave
inglesa de 10 mm.
M6 x 30mm: 1 pieza
Llave de vaso de 10 mm.
M6 x 12mm: 2 piezas
