33

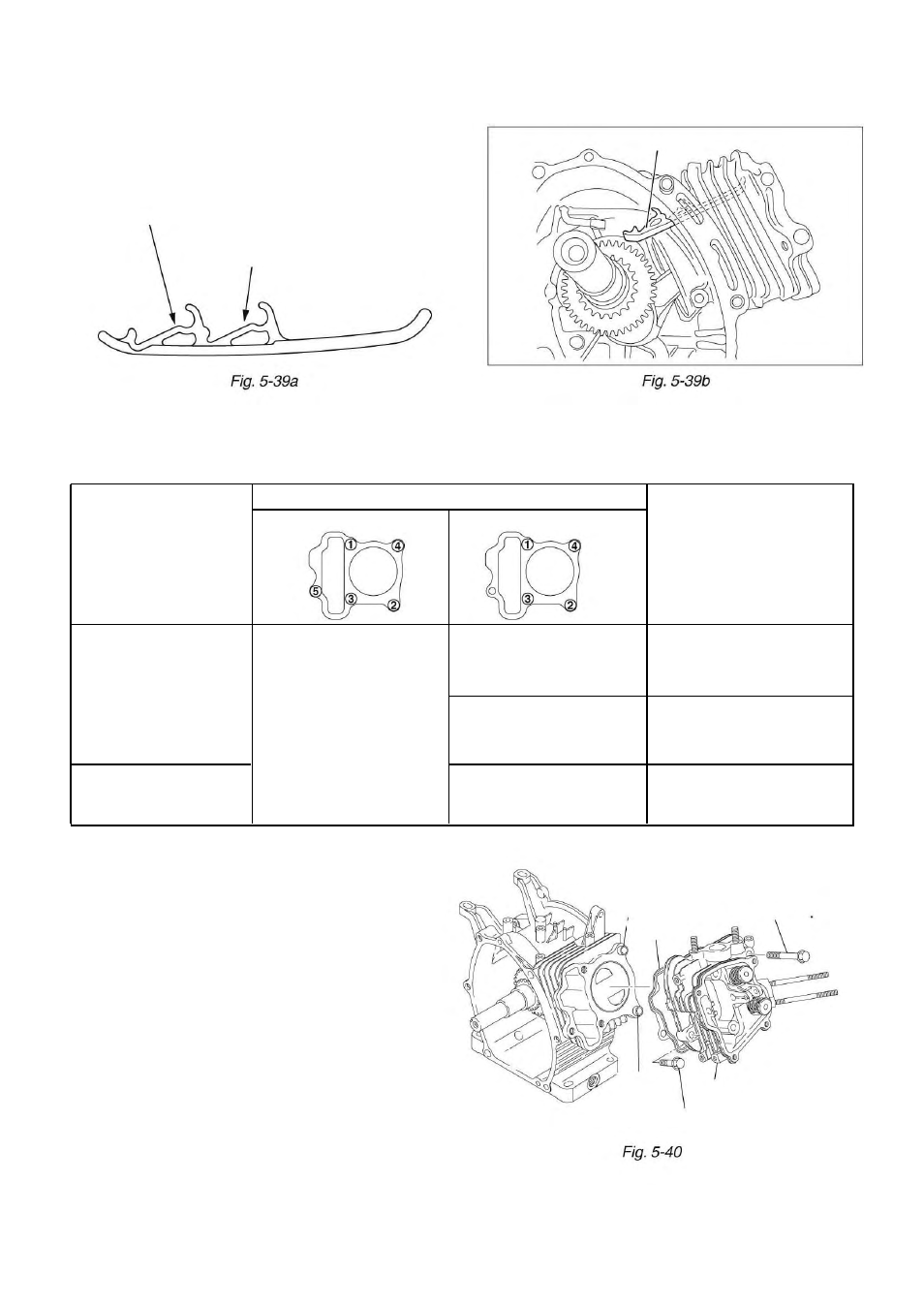

Posiciones de montaje de
los modelos EX13, 17 y 27.
Posición de montaje
del modelo EX21
Par de torsión
Paso 1 Paso 2
Tornillos de Comentarios
la culata
17,0 - 19,0 N · m
(170 - 190 kfg · cm)
(12,3 - 13,7 pies · libra)
25,0 - 27,0 N · m
(250 - 270 kfg · cm)
(18,1 - 21,7 pies · libra)
28,0 - 30,0 N · m
(280 - 300 kfg · cm)
(20,3 - 21,7 pies · libra)
Tornillo c/ brida
M8 x 68 mm: 4 pzs
Tornillo de reborde
M8 x 35 mm: 1 pieza
Reutilizar
Al cambiar por una
culata nueva y pernos
de brida.
(7) GUÍA DE LA CADENA
Monte la guía de la cadena en el cárter.
(8) CULATA
Revise y repare cualquier arañazo de la superficie de montaje y cambie la junta de la culata por
una nueva antes de instalarla.
Apriete los tornillos de la culata siguiendo un
orden diagonal.
1) Reutilice (Aplique aceite en las roscas de
los tornillos).
•∑Apriete todos los tornillos (5 piezas) primero
a 18± 1 N·m, y después apriete los más lar-
gos (Perno de brida M8 x 68 mm: 4 piezas)
a 26± 1 N·m.
2) Al cambiar por una culata nueva y pernos de
brida. (Aplique aceite a las roscas de los torni-
llos).
•∑Apriete todos los tornillos (5 piezas) primero
a 18± 1N·m, y después apriete los más lar-
gos (Tornillo de reborde M8 x 68 mm: 4 pie-
zas) a 29± 1 N·m.
GUÍA DE LA CADENA
TAPÓN DEL TUBO
JUNTA
TAPÓN
DEL TUBO
TORNILLO M8 X 35: 1 PIEZA
CULATA
TORNILLO M8 X 68: 4 PIEZAS
