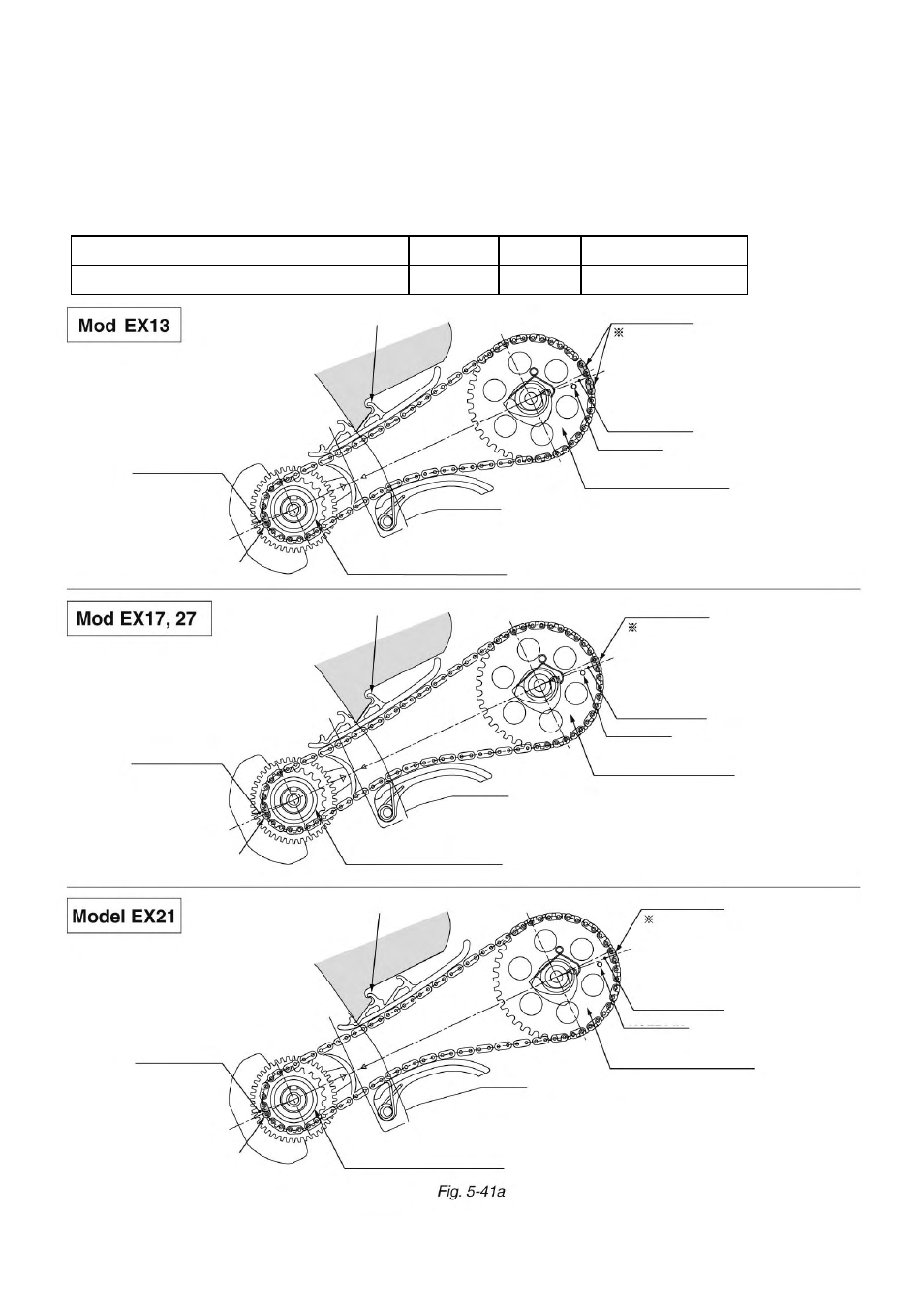

(9) REGLAJE DE LA CADENA DE DISTRIBUCIÓN
(a) Alinee la marca de distribución del engranaje del cigüeñal con la placa indicadora de la cadena de
distribución.
(b) Alinee la marca de distribución del engranaje del cigüeñal con la placa indicadora del lado opuesto
de la cadena de distribución.
Modelo
EX13
EX17
EX21
EX27
Número de uniones de acero ovaladas
86
88
92
100
34
POSICIÓN DE AJUSTE DE LA CADENA DE DISTRIBUCIÓN
POSICIÓN DE AJUSTE DE LA CADENA DE DISTRIBUCIÓN
POSICIÓN DE AJUSTE DE LA CADENA DE DISTRIBUCIÓN
PLACA INDICADORA
La placa indicadora no
tiene una cara para el árbol
de levas y una cara para el
engranaje del cigüeñal.
PLACA INDICADORA
PLACA INDICADORA
La placa indicadora no
tiene una cara para el árbol
de levas y una cara para el
engranaje del cigüeñal.
La placa indicadora no
tiene una cara para el árbol
de levas y una cara para el
engranaje del cigüeñal.
MARCA DISTRIB.
MARCA DISTRIB.
MARCA DISTRIB.
MARCA
PLACA INDICADORA
MARCA
PLACA INDICADORA
MARCA
PLACA INDICADORA
PASADOR
PASADOR
PASADOR
ENGRANAJE ÁRBOL DE LEVAS
ENGRANAJE ÁRBOL DE LEVAS
ENGRANAJE ÁRBOL DE LEVAS
ENGRANAJE DEL CIGÜEÑAL
ENGRANAJE DEL CIGÜEÑAL
ENGRANAJE DEL CIGÜEÑAL
