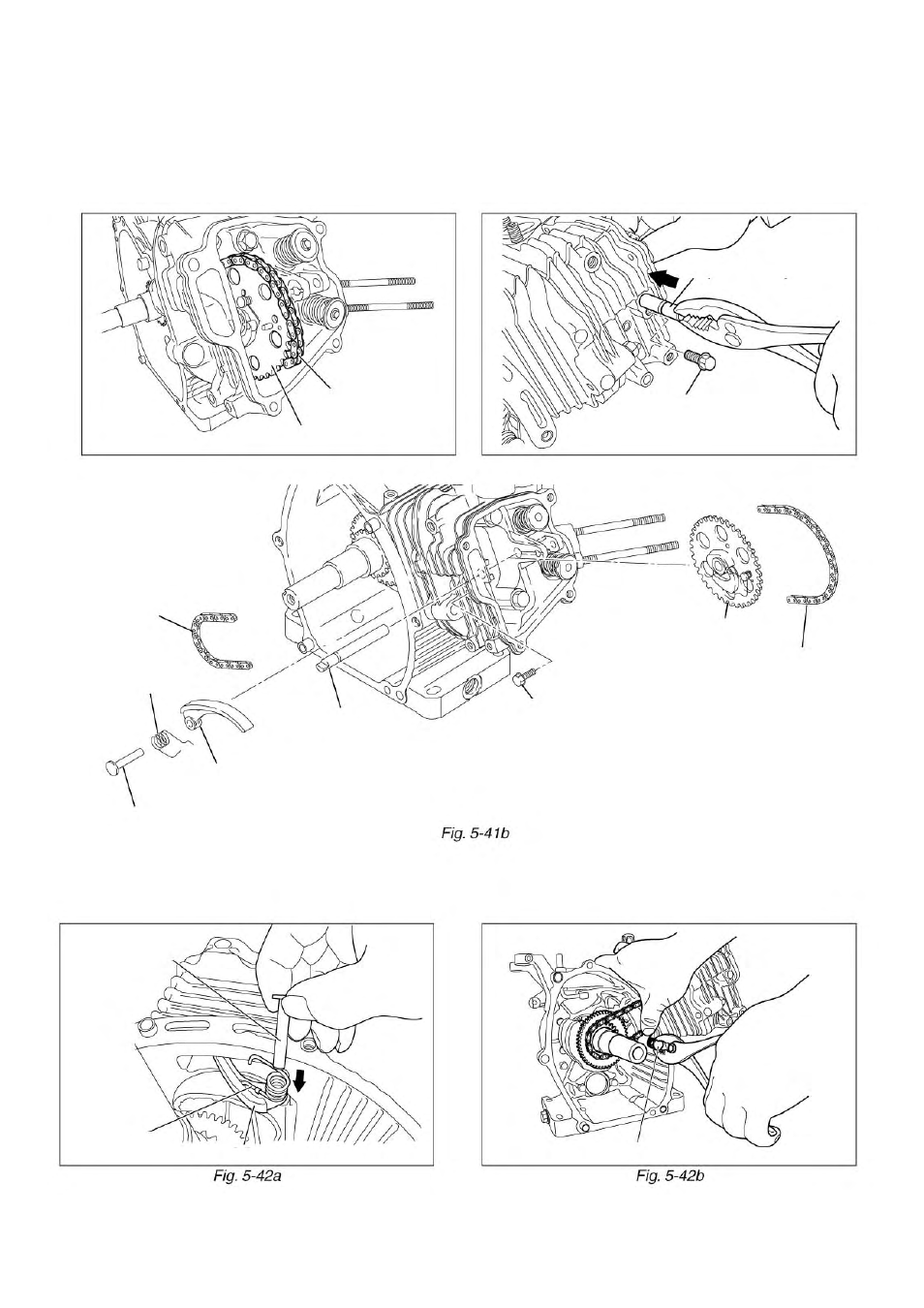

(10) ENSAMBLAJE DEL ÁRBOL DE LEVAS EN LA CULATA
Ensamble el árbol de levas en la culata insertando el pasador (árbol de levas) a través de la culata.
Apriete el tornillo para evitar que se salga el pasador (árbol de levas).
35
CADENA
ÁRBOL DE LEVAS
CADENA
MUELLE (TENSOR)
TENSOR
TENSOR
PASADOR (TENSOR)
PASADOR (ÁRBOL DE LEVAS)
TORNILLO M6 X 12: 1 PIEZA
Se utiliza el tornillo para evitar que se
salga el pasador (árbol de levas).
PASADOR (TENSOR)
PASADOR (TENSOR)
MUELLE
CADENA
ÁRBOL DE LEVAS
PASADOR
(ÁRBOL DE LEVAS)
TORNILLO M6 X 12: 1 PIEZA
Se utiliza el tornillo para evitar que
se salga el pasador (árbol de levas).
11) ENSAMBLAJE DEL TENSOR
