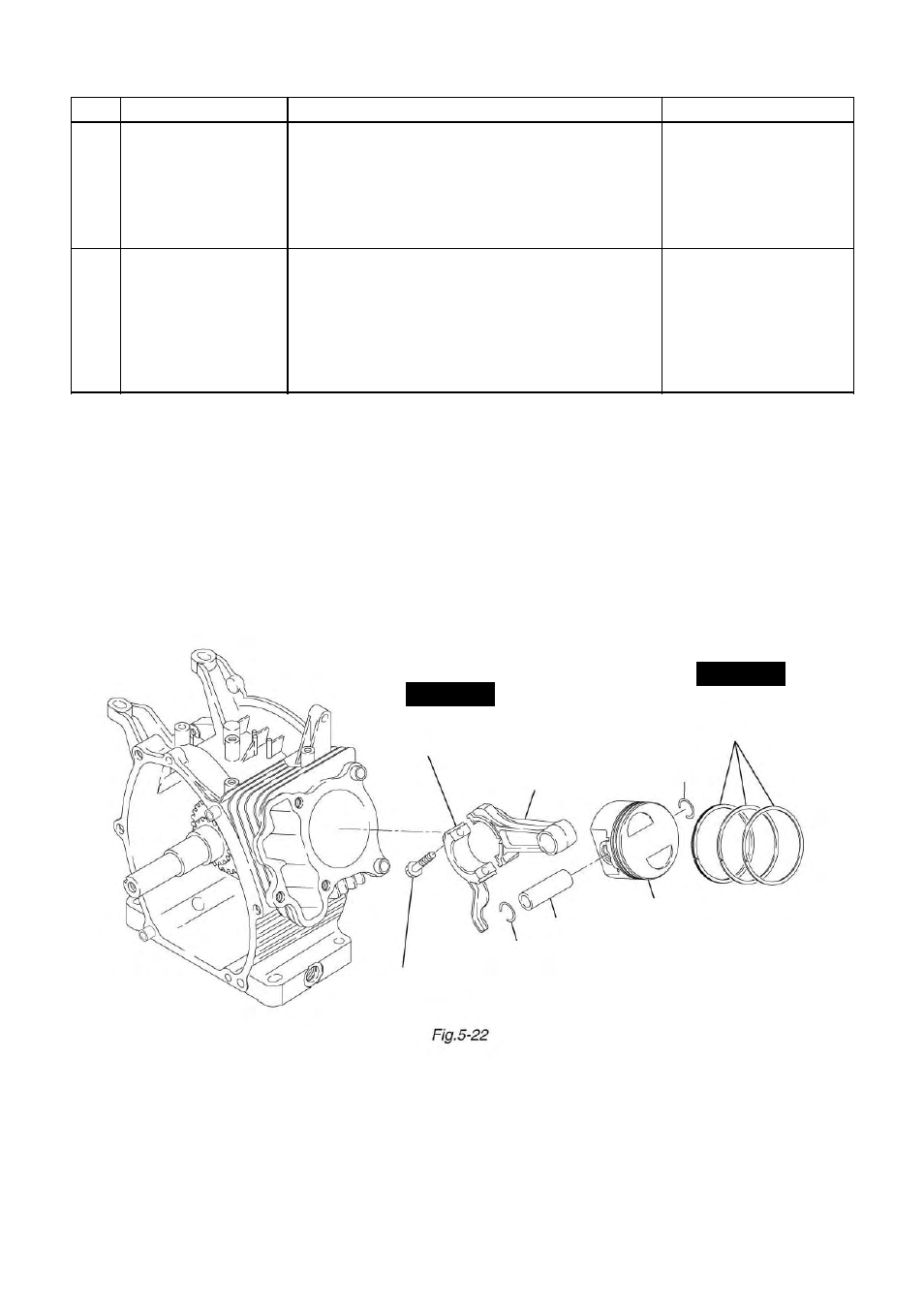

M6 x 33mm: 2 piezas (EX13, 17, 21)
M7 x 40mm: 2 piezas (EX27)
TORNILLO DE LA BIELA: 2 PIEZAS
BIELA
JUEGO DE SEGMENTOS
PISTÓN
BULÓN
CLIP
CLIP
PASO 25
PASO 26
Herramientas Paso Pieza extraída Procedimientos y comentarios
25 Biela y pistón
26 Pistón y juego de
segmentos
(1) Elimine la carbonilla del cilindro y e la cabeza
del pistón. Luego extraiga el tornillo de la biela.
(2) Quite la abrazadera de la biela.
(3) Gire el cigüeñal hasta que el pistón se encuentre
en el punto muerto superior. Empuje la biela y
extraiga el pistón de la parte superior del cilindro.
(1) Extraiga las sujeciones del pistón (2 piezas).
Saque el bulón y luego extraiga el pistón del pie
de biela, con cuidado de no dañar el pie de biela.
(2) Extraiga el juego de segmentos del pistón
abriéndolos en el extremo. Tenga mucho cuidado
de no dañar los segmentos al hacer esto.
Llave de vaso de 10 mm
M6 x 33mm: 2 piezas
(Modelos EX13, 17 y 21)
M7 x 40mm: 2 piezas
(Modelo EX27)
ABRAZADERA
27
