(21) PALANCA DEL ACELERADOR, SOPORTE Y DEFLECTOR
Ensamble la palanca del acelerador, el soporte y el deflector 2 (carcasa) y el deflector 3 en el cárter.
NOTA: El deflector 3 se utiliza sólo para el Modelo EX21.
(22) CARBURADOR
(a) Cambie la junta del aislante por una nueva y monte el aislante en el lado de admisión de la culata.
(b) Ensamble el carburador.
40

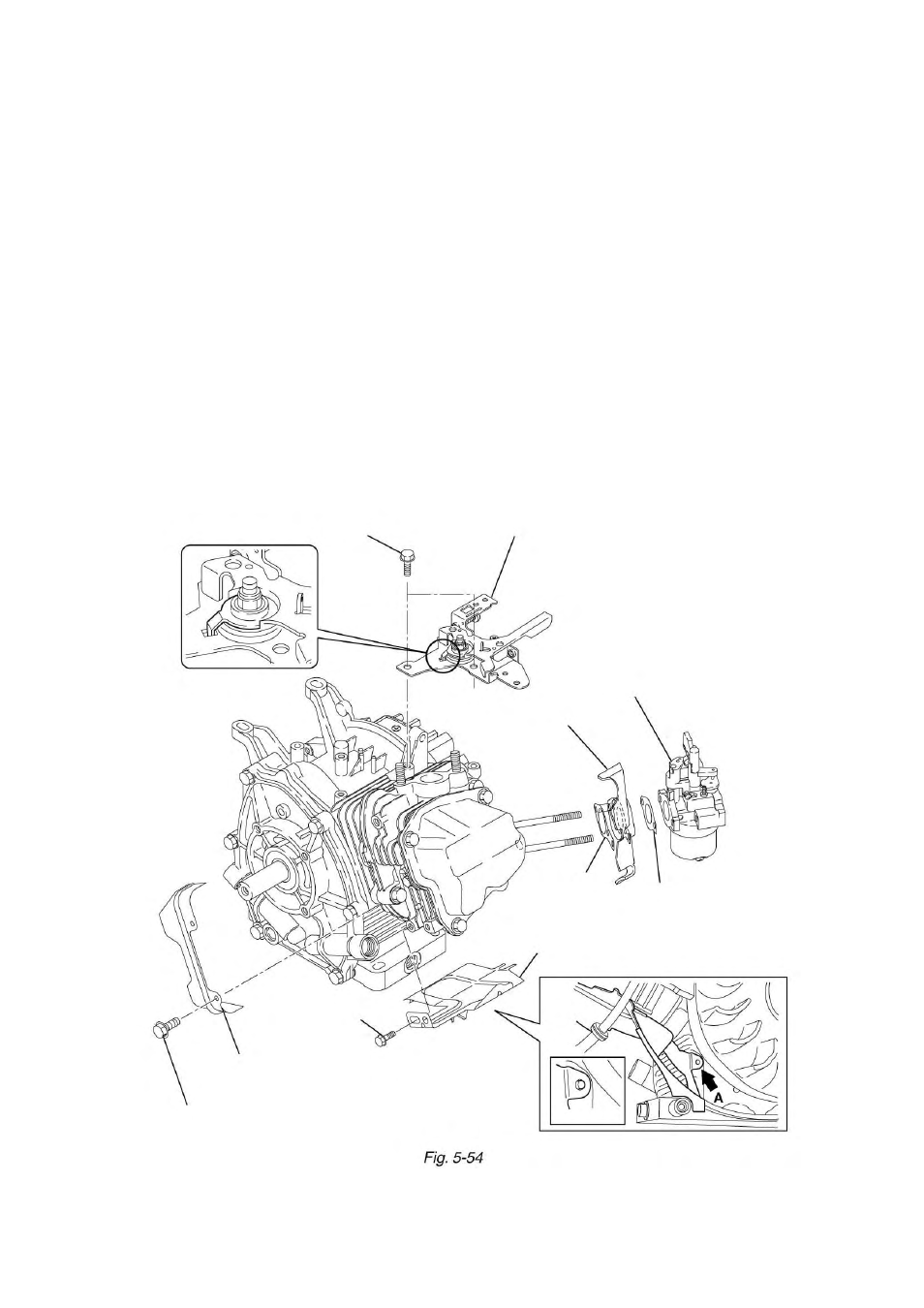

PALANCA DEL ACELERADOR Y SOPORTE
TORNILLO M6 X 12: 2 PIEZAS
CARBURADOR
AISLANTE
TORNILLO M5: 2 PIEZAS
DEFLECTOR 3 (SOLO MODELO EX21
DEFLECTOR 2 (CULATA)
DETALLE A
TORNILLO M6 X 12: 1 PIEZA
JUNTA
JUNTA
