Subaru Robin EX13 - Manual (Página 25)

PASADOR
(VARILLA BALANCÍN)
VARILLA DEL BALANCÍN (LADO VÁLVULA DE ADMISIÓN)
La posición en el punto muerto superior de la carrera
de compresión.
VARILLA DEL BALANCÍN (LADO
DE LA VÁLVULA DE ESCAPE)
PASADOR (VARILLA
DEL BALANCÍN)
VARILLA DEL BALANCÍN
(LADO DE VÁLVULA DE
ADMISIÓN)
JUNTA (TAPA DEL BALANCÍN)
TAPA DEL BALANCÍN
TORNILLO M6 X 12: 4 PIEZAS

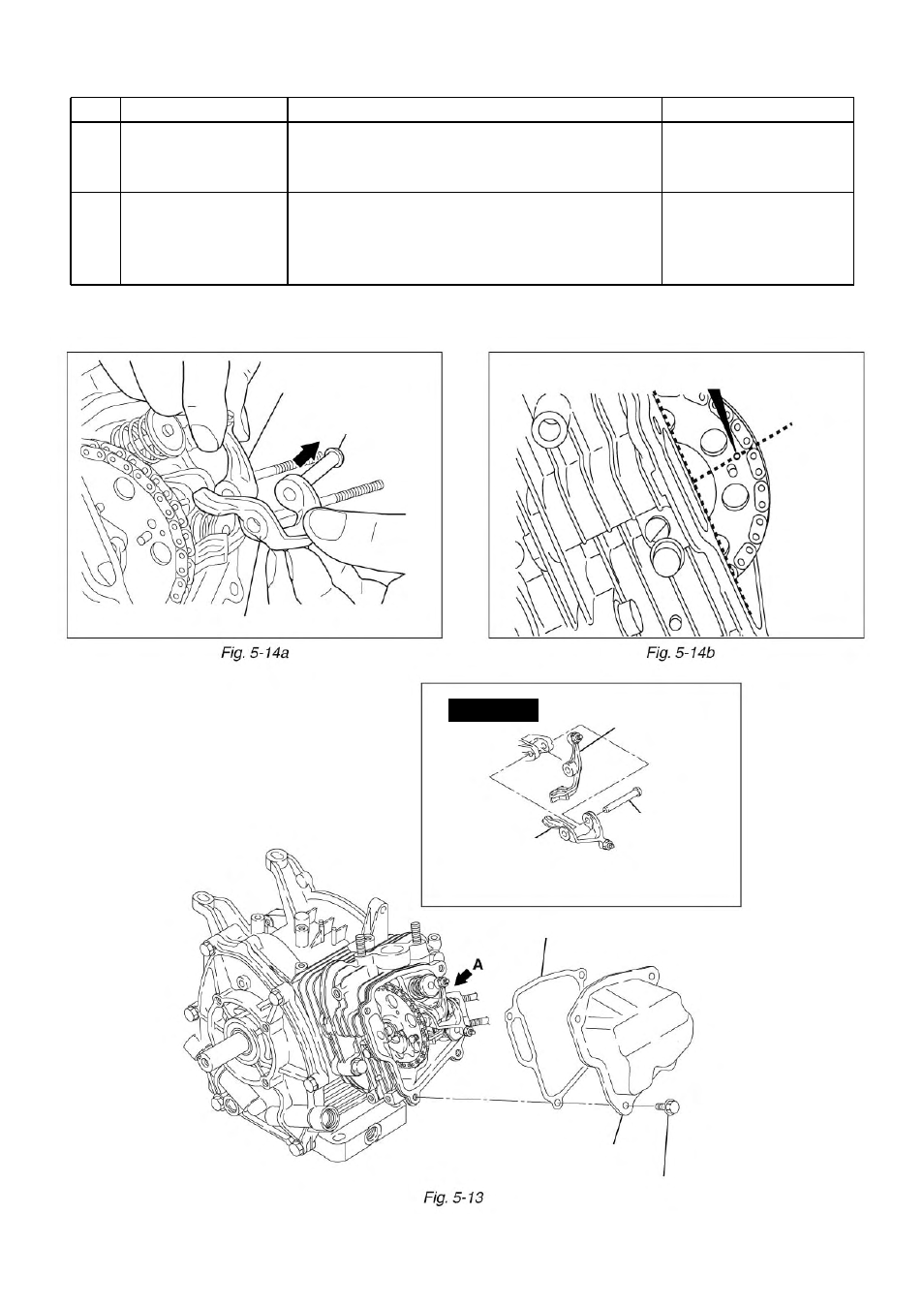

Herramientas Paso Pieza extraída Procedimientos y comentarios
19 Tapa del balancín
20 Varilla del balancín
(1) Extraiga la tapa del balancín de la culata.
(2) Extraiga la junta (de la tapa del balancín).
Extraiga el pasador (varilla del balancín) y la
varilla del balancín de la culata en el punto
muerto superior de la carrera de compresión.
(Véase la figura 5-14b).
Llave de vaso de 10 mm.
M6 x 12mm: 4 piezas
PASO 1
VARILLA DEL BALANCÍN
(LADO DE LA VÁLVULA DE
ESCAPE)
23
TORNILLO M6 X 20 Y
ARANDELA: 2 PIEZAS
