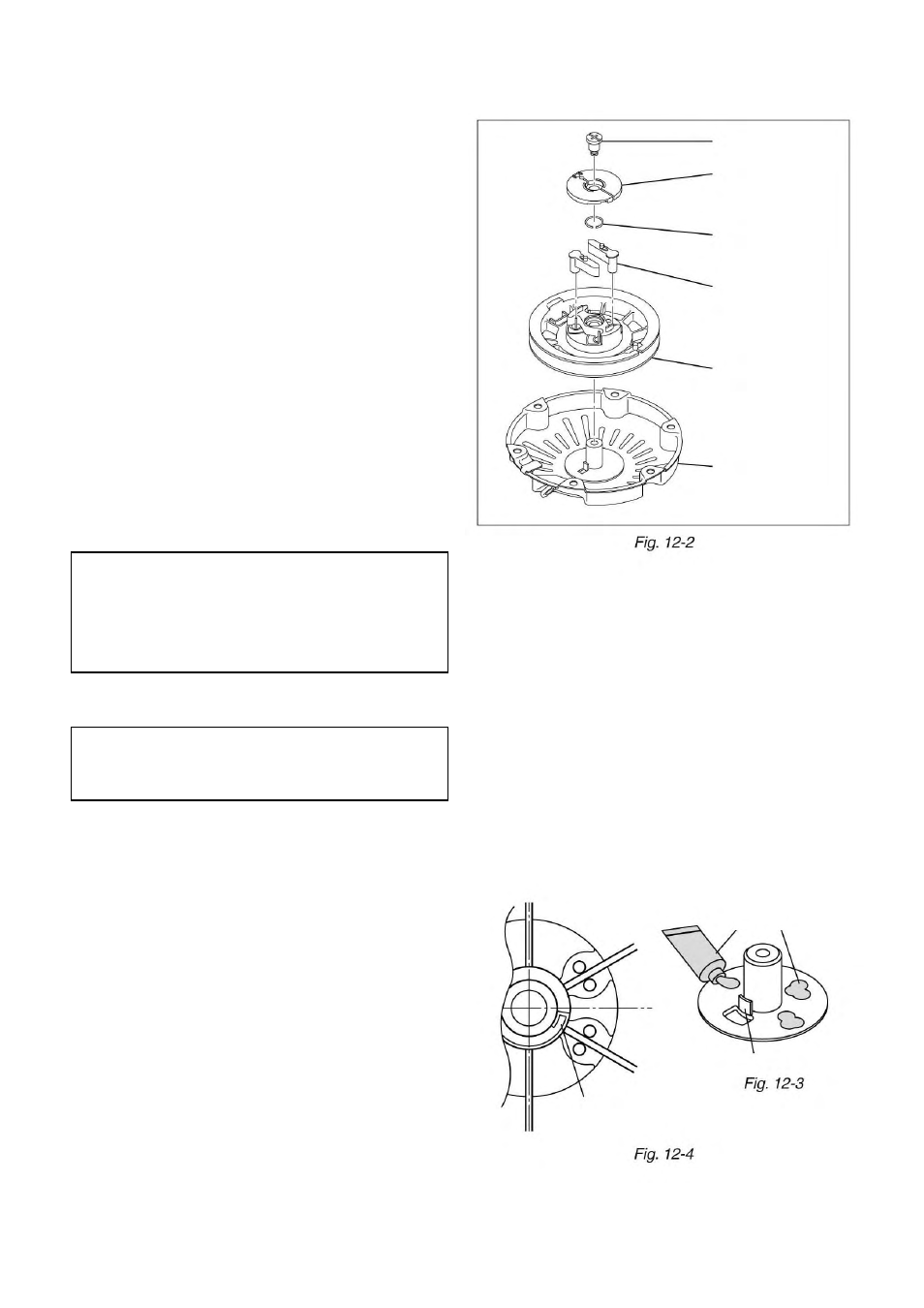

(2) Desmonte los componentes (Figura 12-2)
-1 Sujete la carcasa y afloje el tornillo tope.
-2 Extraiga el tornillo tope, la placa del trin-
quete, el muelle de fricción y el trinquete en
ese orden.
(3) Desmonte la polea (Figura 12-2)
-1 Sostenga la polea empujando ligeramente
hacia abajo para que no se salga de la car-
casa y gírela lentamente hacia delante y
hacia atrás en cuartos de círculo hasta que
se mueva sin dificultad.
-2 Levante la polea gradualmente y extráigala
de la carcasa.
-3 Si el muelle de la polea está a punto de
salirse, repita los pasos (3) –1 y (3) –2.
NOTA:
Puesto que el muelle queda guardado en la
polea, asegúrese de que no tira ni agita la
polea después de desmontarla. Colóquela
en una superficie plana como una mesa.
Ha finalizado el desmontaje.
NOTA:
Antes de comenzar a montarlo de nuevo,
pó gase las gafas protectoras.
12-1-2 PASOS PARA EL MONTAJE
(1) Coloque la polea de nuevo en la carcasa.
-1 Aplique grasa a la carcasa. (Figura 12-3).
-2 Ajuste la posición del extremo interior del
muelle de la polea. (Figura 12-4)
-3 Sujete la polea de forma que el extremo
interior del muelle enganche en el enganche
del eje y luego, coloque la polea cuidadosa-
mente de nuevo dentro de la carcasa.
-4 Gire la polea ligeramente en dirección con-
traria a las agujas del reloj para asegurarse
de que el muelle está enganchado.
61
TORNILLO TOPE
PLACA TRINQUETE
MUELLE DE FRICCIÓN
TRINQUETE
POLEA
GRASA
ENGANCHE DEL EJE
CARCASA DEL
ARRANQUE
La posición en la que el extremo
interior toca el borde del cojinete.
