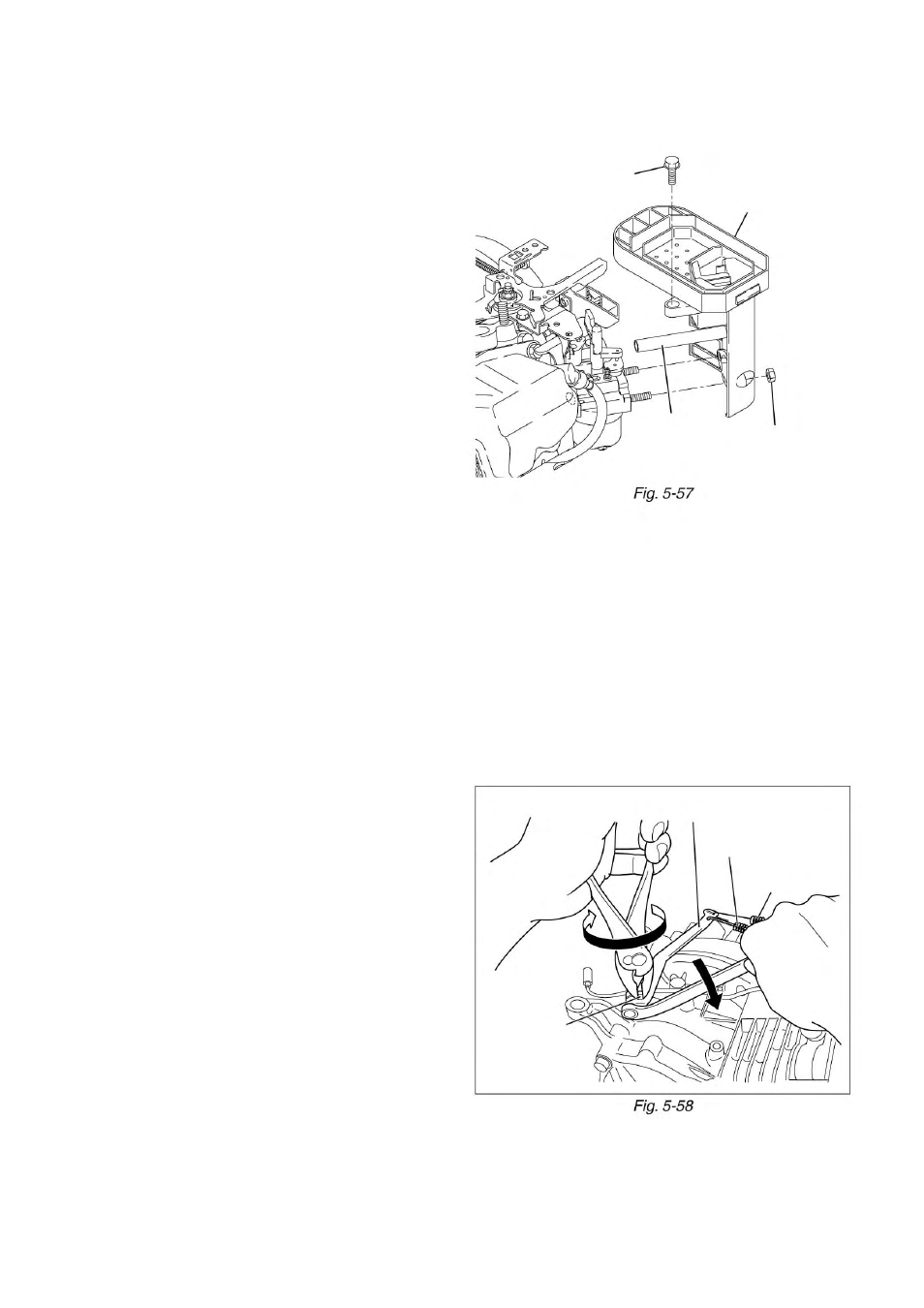

(24) BASE DEL FILTRO DE AIRE
Inserte el tubo de respiro dentro de la tapa del
balancín y ensamble la base del filtro de aire.
Tuerca de brida M6: 2 piezas
Perno de brida M6 x 20: 1 pieza
• Método de ajuste del sistema del regulador
La unidad del regulador es de contrapeso de
equilibrado centrífugo y se instala en el piñón
del regulador.
Puesto que ajusta automáticamente la válvula
de mariposa del carburador mediante un
mecanismo de unión, es posible mantener una
velocidad constante del motor, incluso con
variaciones de carga.
1. Gire la palanca del acelerador hasta la posi-
ción de máxima velocidad y asegúrese de que
la válvula de mariposa del carburador está
totalmente abierta.
2. Sostenga la parte superior del eje del regula-
dor con unos alicates y gírelo en el sentido de
las agujas del reloj hasta el máximo. Ajuste el
tornillo de la palanca del regulador.
42
PERNO M6 X 20: 1 PZ.
TUBO DE RESPIRO
BASE DEL FILTRO
DE AIRE
PALANCA DEL REGULADOR
VARILLA Y MUELLE
EJE DEL
REGULADOR
MUELLE DEL
REGULADOR
TUERCA BRIDA M6: 2 PZS
