Página 55
9-1 ESPECIFICACIONES
9-2 PRINCIPIOS DE FUNCIONAMIENTO
La batería se conecta al terminal del automático de 6 u 8 mm de diámetro.

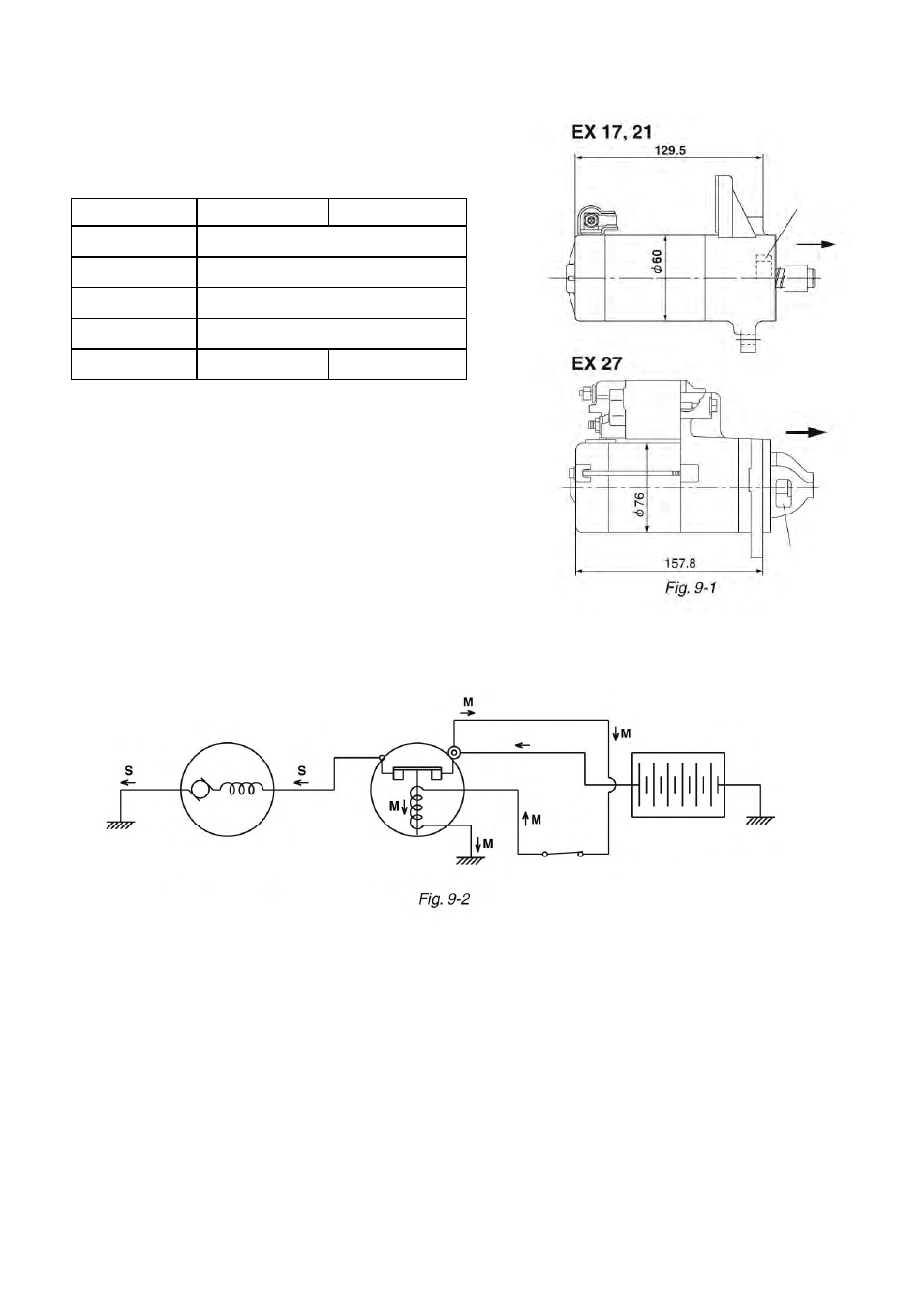

La figura inferior muestra el estado cuando el arranque está en la posición de [ON] (Encendido).
Hay dos circuitos de alimentación: el circuito del automático y el circuito del motor de arranque.
Cuando el interruptor está en posición de [ON] (encendido), el circuito (M) está cerrado, la corriente
fluye en la dirección de las flechas, la bobina del automático se excita automáticamente y se tira del
contactor.
Como resultado, fluye una corriente baja a través del circuito (M) y una corriente alta del arranque
fluye a través del circuito (S). Esto alimenta el motor de arranque y hace virar el motor.
• Engrane del piñón diferencial
Cuando el motor de arranque arranca, el contrapeso incorporado al chavetero en forma de espiral
situado en el eje se mueve en la dirección del eje accionado por fuerza centrífuga y empuja el piñón
diferencial y éste se engrana con la corona.
9. ARRANQUE ELÉCTRICO
53
Número pieza
Mod. EX17,21
Mod. EX27
Nombre
Arranque
Fabricante
Denso
Voltaje (V)
12
Potencia (kW)
0,4
0,6
Peso (kg)
1,6
3,4
Piñón
diferencial
Piñón
diferencial
ARRANQUE ELÉCTRICO
AUTOMÁTICO
INTERRUPTOR
BATERÍA
