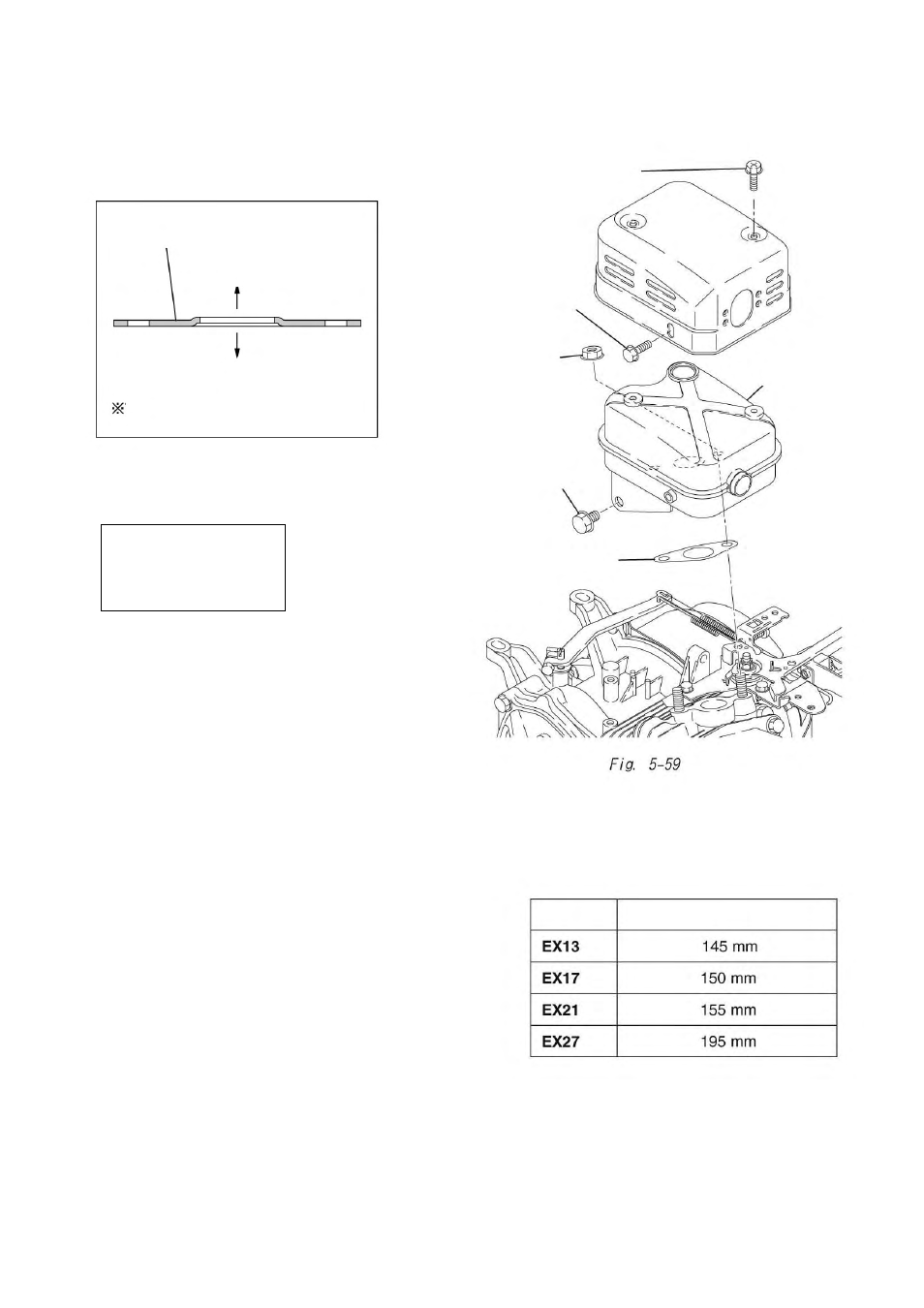

(25) SILENCIADOR
1) Instale el silenciador y la junta en la culata.
Tornillo M8 x 12mm: 1 pieza
Tuerca M8: 2 piezas
2) Instale el protector de escape del silenciador.
Perno de brida M6 x 8 mm: 1 pieza
Tornillo macho M6 x 10mm: 2 piezas
*
Asegúrese de retirar cualquier cinta o trapo
que haya utilizado para tapar la lumbrera de
escape cuando desmontó el motor.
(26) DEPÓSITO DE COMBUSTIBLE
1) Conecte el tubo de combustible y sujételo con
una abrazadera.
2) Instale el depósito de combustible en el cárter.
Tuerca M6: 2 piezas
Tornillo M6 x 25 mm: 1 pz (Mod EX13, 17 y 21)
Tornillo M8 x 25 mm: 2 piezas (Mod EX27)
43
Extreme el cuidado para no cortarse la
mano con la junta del silenciador).
JUNTA
(Preste atención al lado correcto e incorrecto)
Modelo Longitud del tubo de combustible
TORNILLO M6 X 10MM: 2 PZS
PERNO DE BRIDA
M6 X 8 MM: 1 PZ
TUERCA
M8: 2 PIEZAS
SILENCIADOR
TORNILLO
M8 X 12MM: 1
LADO DEL SILENCIADOR
(Lado correcto)
LADO DEL CILINDRO
(Lado incorrecto)
JUNTA
(Preste atención al lado correcto e incorrecto)
Par de apriete
18,0 – 22,0 N · m
(180 – 220 kfg · cm)
(13,0 – 15,9 pies · libra)
