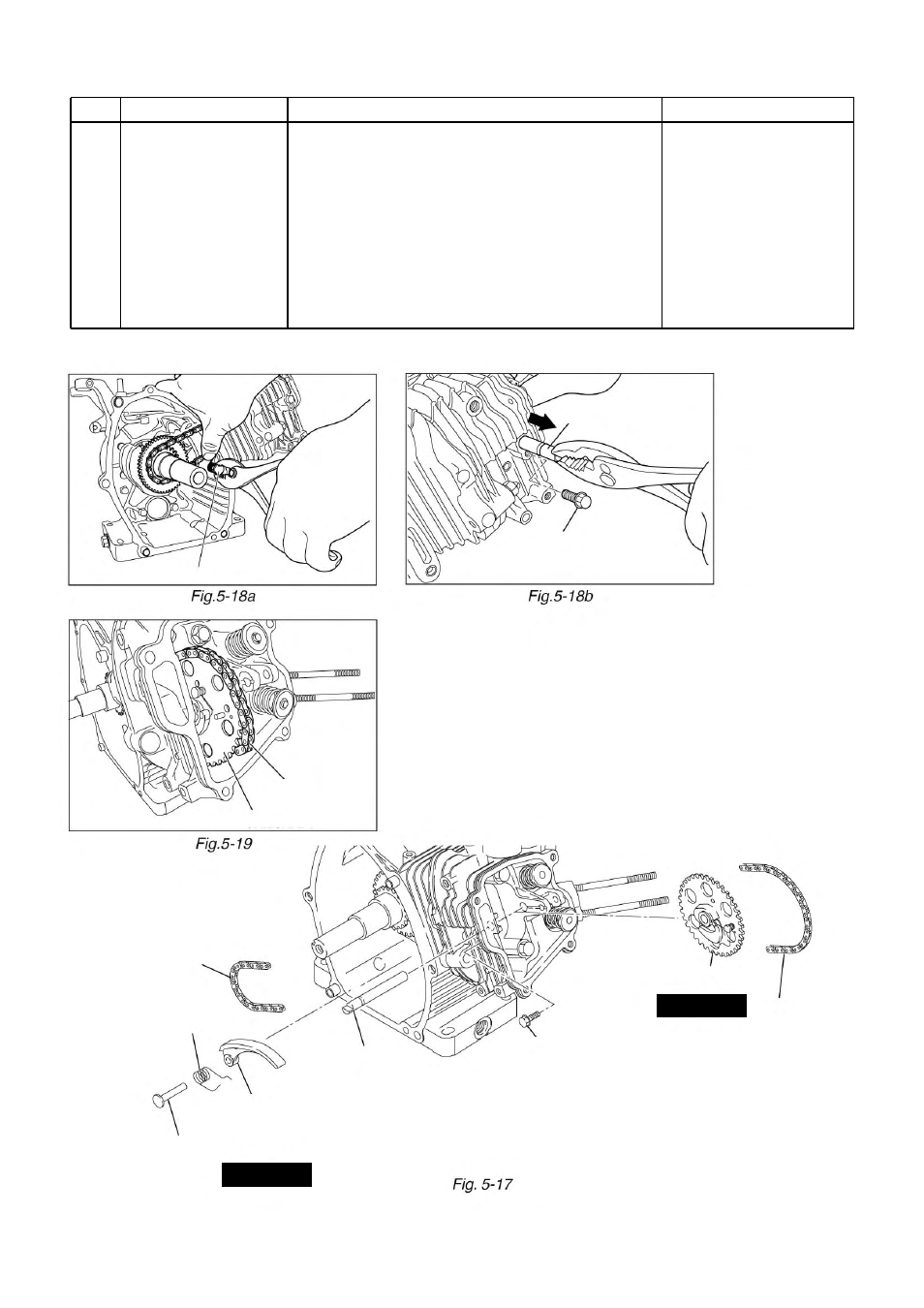

Herramientas Paso Pieza extraída Procedimientos y comentarios
22 Tensor, Árbol de
levas (1)Extraiga el tensor. (Véase la figura 5-18a)
* No extravíe el pasador (tensor).
(2)Extraiga el tornillo de sujeción del pasador (árbol
de levas) de la culata. (Véase la figura 5-18b).
(3)Extraiga el pasador (árbol de levas), teniendo
cuidado de no arañar la junta tórica.
(4)Extraiga la cadena del engranaje del árbol de
levas y luego quite el árbol de levas. (Véase la
figura 5-19)
(5) Extraiga la cadena del cigüeñal.
Llave de vaso M10 o llave
inglesa
M6 x 12mm: 1 pieza
PASO 22
PASO 22
PASADOR (ÁRBOL DE
LEVAS)
TORNILLO M6 X 12MM: 1 PIEZA
Tornillo empleado para evitar que se
salga el pasador (árbol de levas).
CADENA
CADENA
CADENA
TENSOR
PASADOR
(ÁRBOL DE LEVAS)
ÁRBOL DE LEVAS
MUELLE (TENSOR)
TORNILLO M6 X 12 : 1 PIEZA.
Se utiliza el tornillo para evitar que
el pasador (árbol de levas) se salga.
PASADOR (TENSOR)
ÁRBOL DE LEVAS
PASADOR (TENSOR)
