98 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
U U U U Dirección de desplazamiento 1 Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1:Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva

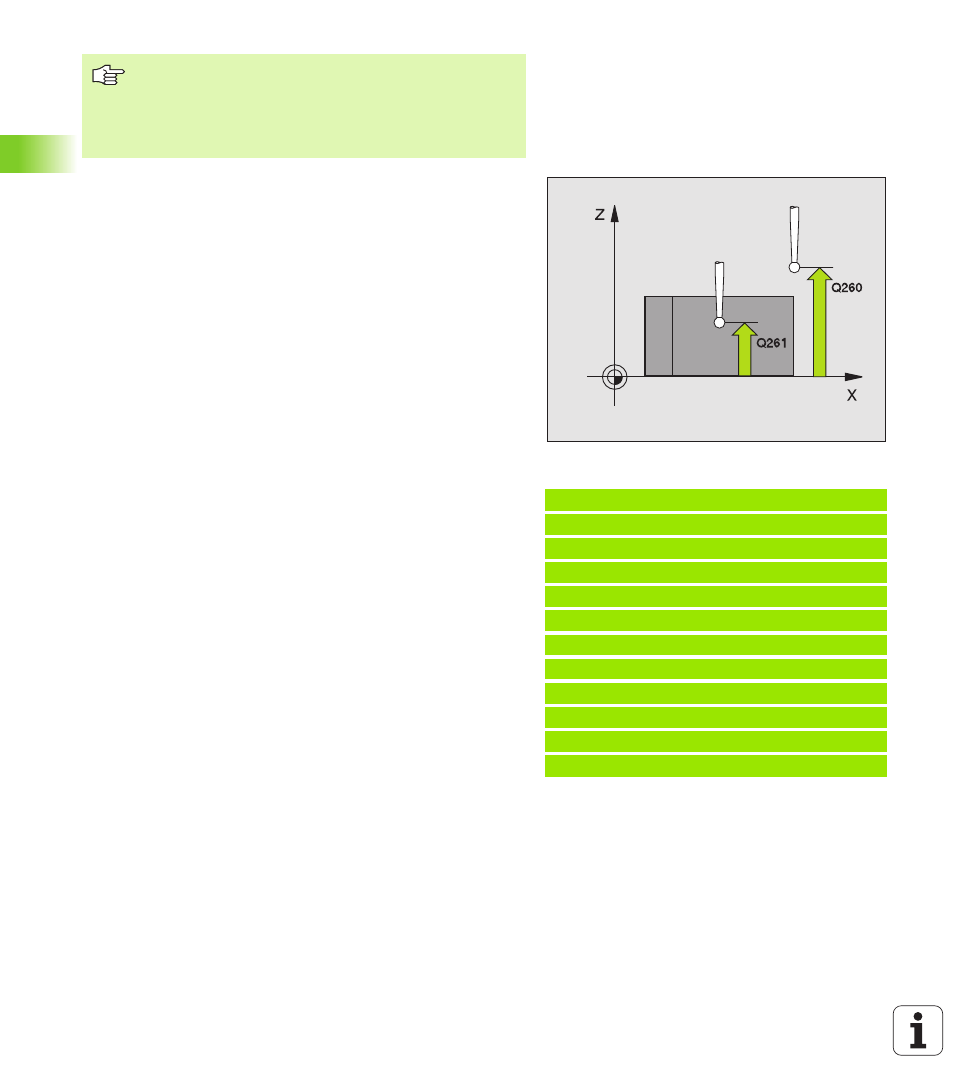

U U U U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U U U U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U U U U Desplazamiento a altura de seguridad Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U U U U Protocolo de medición Q281: Determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar protocolo de medición
1: Elaborar protocolo de medición: El TNC guarda el
archivo de protocolo TCHPR420.TXT de forma
estándar en el directorio, en el cual se guarda también
su programa de medición
Tener en cuenta con eje de palpación = eje de
medición
Seleccionar Q263 igual a Q265, cuando el ángulo se mide
en dirección al eje A: seleccionar Q263 diferente de Q265,
cuando el ángulo se mide en dirección del eje B.
Ejemplo: Frases NC
5 TCH PROBE 420 MEDIR ANGULO
Q263=+10 ;1ER PTO. EN EJE 1
Q264=+10 ;1ER PTO. EN EJE 2
Q265=+15 ;2º PTO. EN EJE 1
Q266=+95 ;2º PTO. EN EJE 2
Q272=1 ;EJE DE LA MEDICIÓN
Q267=-1 ;DIRECCION DESPLAZAMIENTO
Q261=-5 ;ALTURA DE MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+10 ;ALTURA DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
