3.1 Medición aut
o
mática de la posición inclinada de la pieza

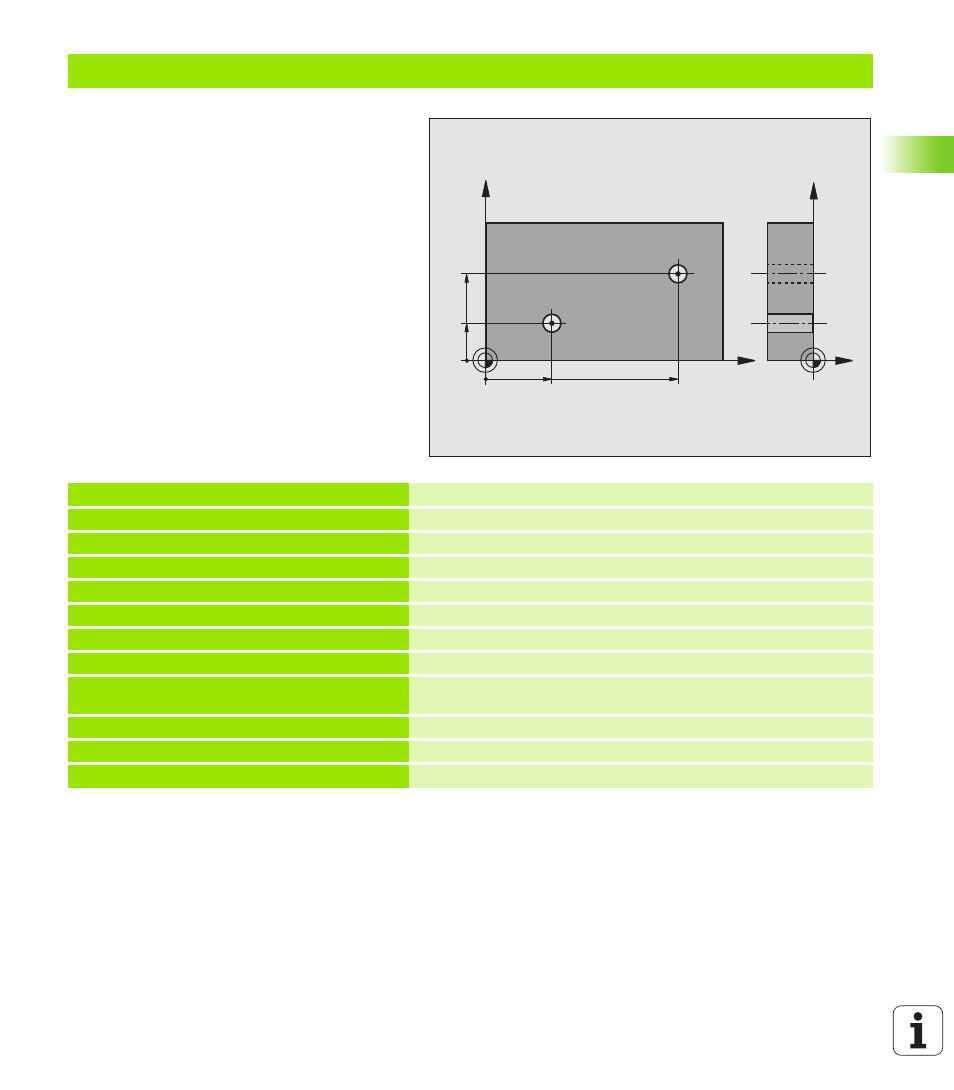

Ejemplo: Determinar el giro básico mediante dos taladros
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 TALADROS
Q268=+25 ;1ER CENTRO 1ER EJE Centro del 1er taladro: Coordenada X
Q269=+15 ;1ER CENTRO 2º EJE Centro del 1er taladro: Coordenada Y
Q270=+80 ;2º CENTRO 1ER EJE Centro del 2º taladro: Coordenada X
Q271=+35 ;2º CENTRO 1ER EJE Centro del 2º taladro: Coordenada Y
Q261=-5 ;ALTURA DE MEDICION Coordenada en el eje de palpación desde la cual se realiza la medición
Q260=+20 ;ALTURA DE SEGURIDAD Altura, a la que se realiza el desplazamiento sobre el eje de palpación
sin colisión alguna
Q307=+0 ;VALOR PREF. GIRO BASICO Angulo de las rectas de referencia
3 CALL PGM 35K47 Llamada al programa de mecanizado
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
