HEIDENHAIN iTNC 530 113
3.3 Medición aut
o
mática de piezas

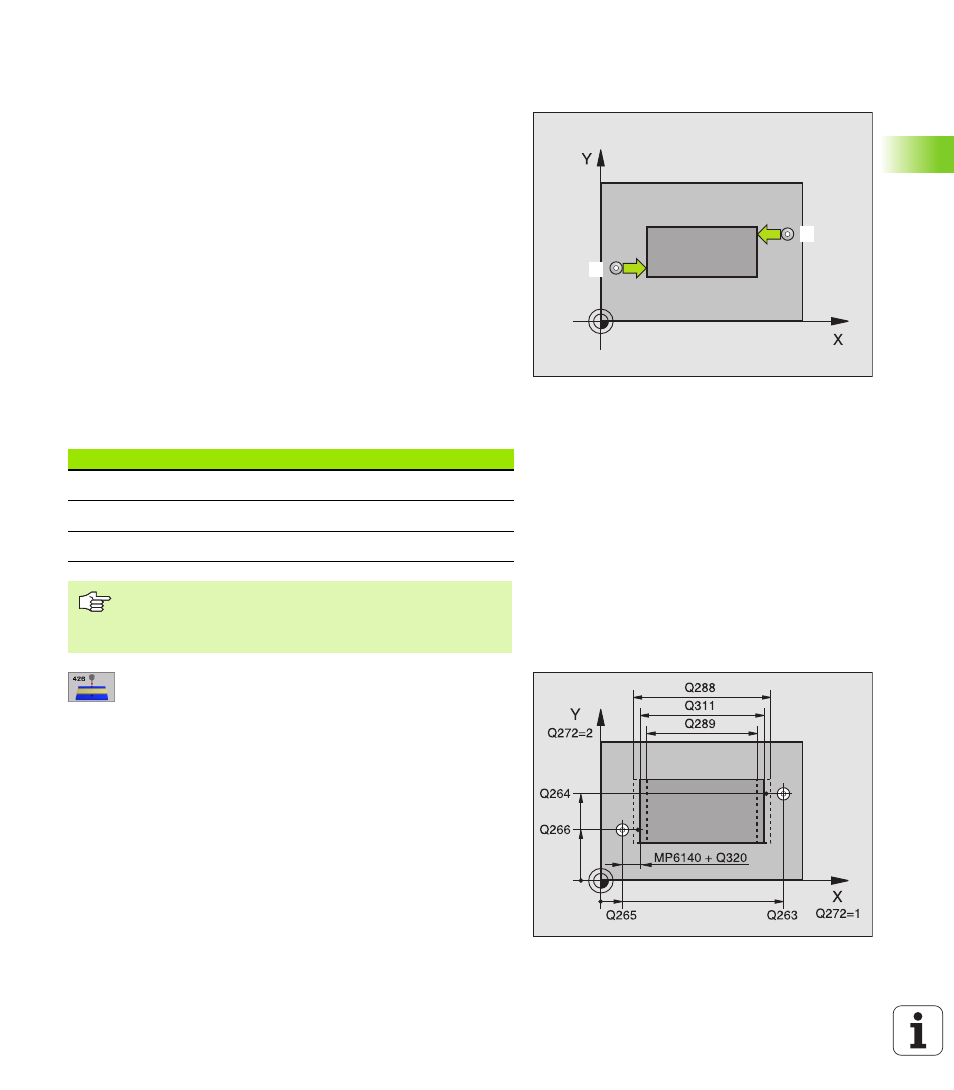

MEDIR EXTERIOR ISLA (ciclo de palpación 426,
DIN/ISO: G426)
El ciclo de palpación 426 calcula la posición y la anchura de una isla. Si
se han definido los valores de tolerancia correspondientes en el ciclo,
el TNC realiza una comparación del valor nominal y el real y memoriza
la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) 1. Palpación siempre en la
dirección negativa del eje programado
3 Después el palpador se desplaza al siguiente punto de palpación y
ejecuta el segundo proceso de palpación
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y la desviación en los
siguientes parámetros Q:
U U U U 1er. punto de medición del 1er eje Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
U U U U 1er. punto de medición del 2º eje Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
U U U U 2º punto de medición del 1er eje Q265 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
U U U U 2º punto de medición del 2º eje Q266 (valor
absoluto): Coordenada del segundo punto de
palpación en el eje transversal del plano de
mecanizado
2
1
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
