HEIDENHAIN iTNC 530 91
3.3 Medición aut
o
mática de piezas
3.3 Medición automática de piezas
Resumén

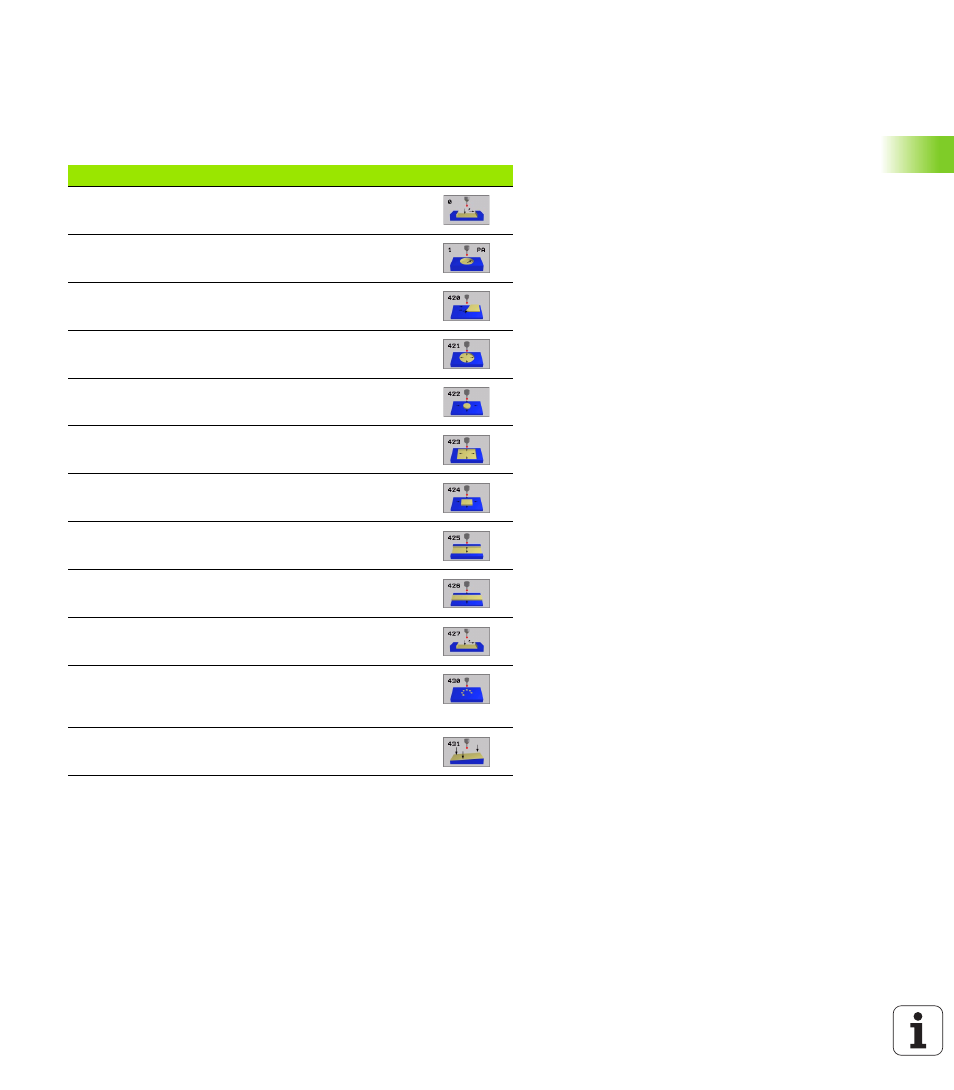

El TNC dispone de doce ciclos para medir piezas automáticamente:
Ciclo Softkey
0 SUPERFICIE DE REF. Medición de una coordenada
en cualquier eje
1 PUNTO REF. POLAR Medición de un punto,
dirección de palpación mediante ángulo
420 MEDIR ANGULO Medir un ángulo en el plano de
mecanizado
421 MEDIR TALADRO Medir posición y diámetro de
un taladro
422 MEDIR CIRCULO EXTERIOR Medir posición y
diámetro de una isla circular
423 MEDIR INTERIOR DE CAJERA Medición de
posición, longitud y anchura de una cajera rectangular
424 MEDIR EXTERIOR DE CAJERA Medición de
posición, longitud y anchura de una isla rectangular
425 MEDIR ANCHURA INTER. (2ª carátula de
softkeys)Medir la anchura interior de una ranura
426 MEDIR ISLA EXTERIOR (2ª carátula de
softkeys)Medir la anchura de una isla
427 MEDIR COORDENDADA (2ª carátula de
softkeys)Medir cualquier coordenada en cualquier eje
430 MEDIR CIRCULO TALADROS (2ª carátula de
softkeys)Medir la posición y el diámetro de un círculo
de taladros
431 MEDIR PLANO (2ª carátula de softkeys)Medir el
ángulo del eje A y B de un plano
