HEIDENHAIN iTNC 530 93
3.3 Medición aut
o
mática de piezas
Resultados de medición en parámetros Q
Los resultados de medición del ciclo de palpación correspondientes se
guardan por el TNC en los parámetros Q globales Q150 a Q160. Las
desviaciones del valor nominal están memorizadas en los parámetros
Q161 a Q166. Deberá tenerse en cuenta la tabla de los parámetros de
resultados, que aparece en cada descripción del ciclo.

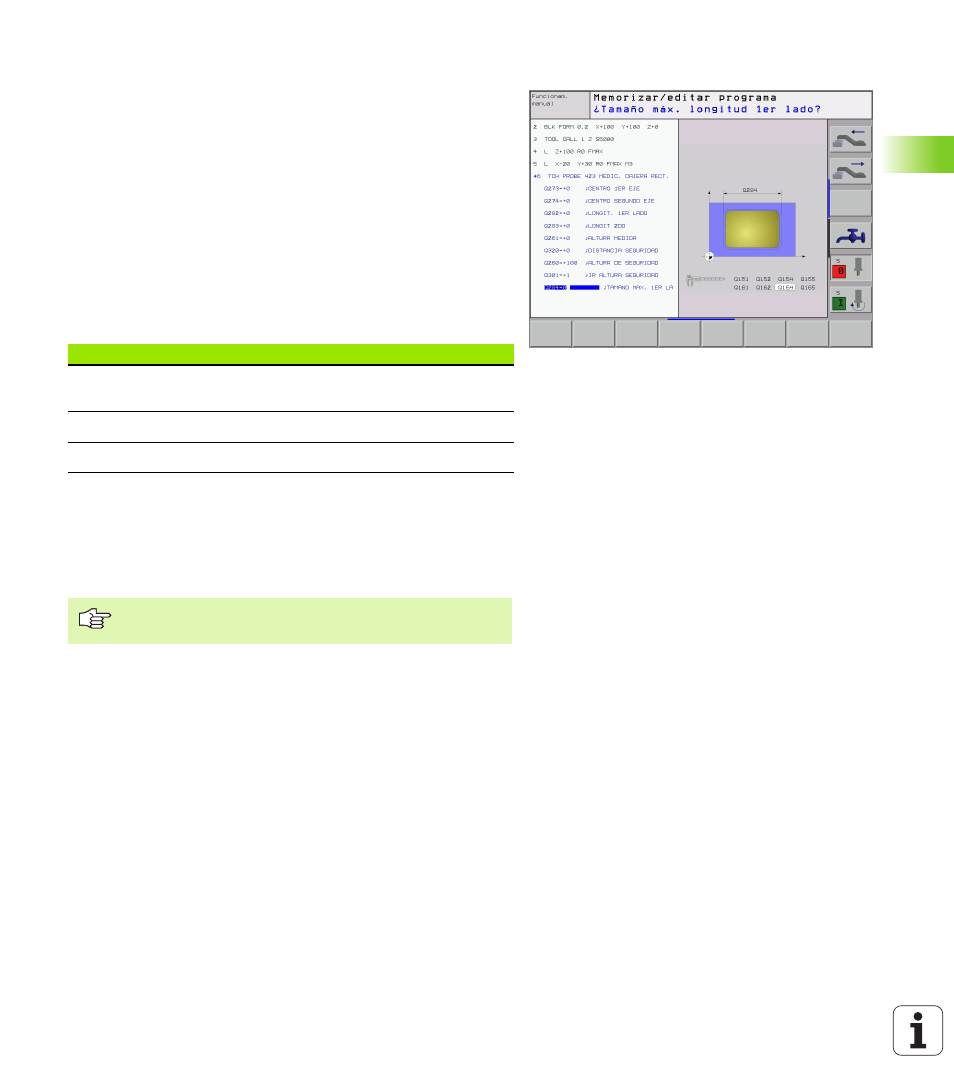

Además el TNC visualiza en la figura auxiliar de la definición del ciclo
correspondiente, los parámetros con los resultados (véase fig. arriba
dcha.). Con esto el parámetro de resultado resaltado atrás en claro
pertenece al parámetro de introducción correspondiente.
Estado de la medición
En algunos ciclos se puede ver el estado de la medición mediante los
parámetros Q180 a Q182 que actuan de forma global:
En cuanto uno de los valores de la medición está fuera de la tolerancia,
el TNC fija la marca de mecanizado posterior o de rechazo. Para
determinar qué resultado de medida se encuentra fuera de la
tolerancia, tener en cuenta el protocolo de medición, o comprobar los
resultados de medida correspondientes (Q150 bis Q160) en sus
valores límite.
Supervisión de la tolerancia
En la mayoría de los ciclos para la comprobación de piezas el TNC
puede realizar una supervisión de la tolerancia. Para ello deberán
definirse los valores límite precisos en la definición del ciclo. Si no se
desea realizar ninguna supervisión de la tolerancia, se fija este
parámetro a 0 (= valor predeterminado)
Estado de la medición Valor del parámetro
Los valores de medida se encuentran
dentro de la tolerancia Q180 = 1
Se precisa mecanizar de nuevo Q181 = 1
Rechazada Q182 = 1
El TNC fija las marcas de estados incluso cuando no se
introduce ninguna tolerancia o cota máxima/mínima.
