HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles - Manual (Página 71)

HEIDENHAIN iTNC 530 71
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
PTO. REF. ESQUINA EXTERIOR (ciclo de
palpación 414, DIN/ISO: G414)

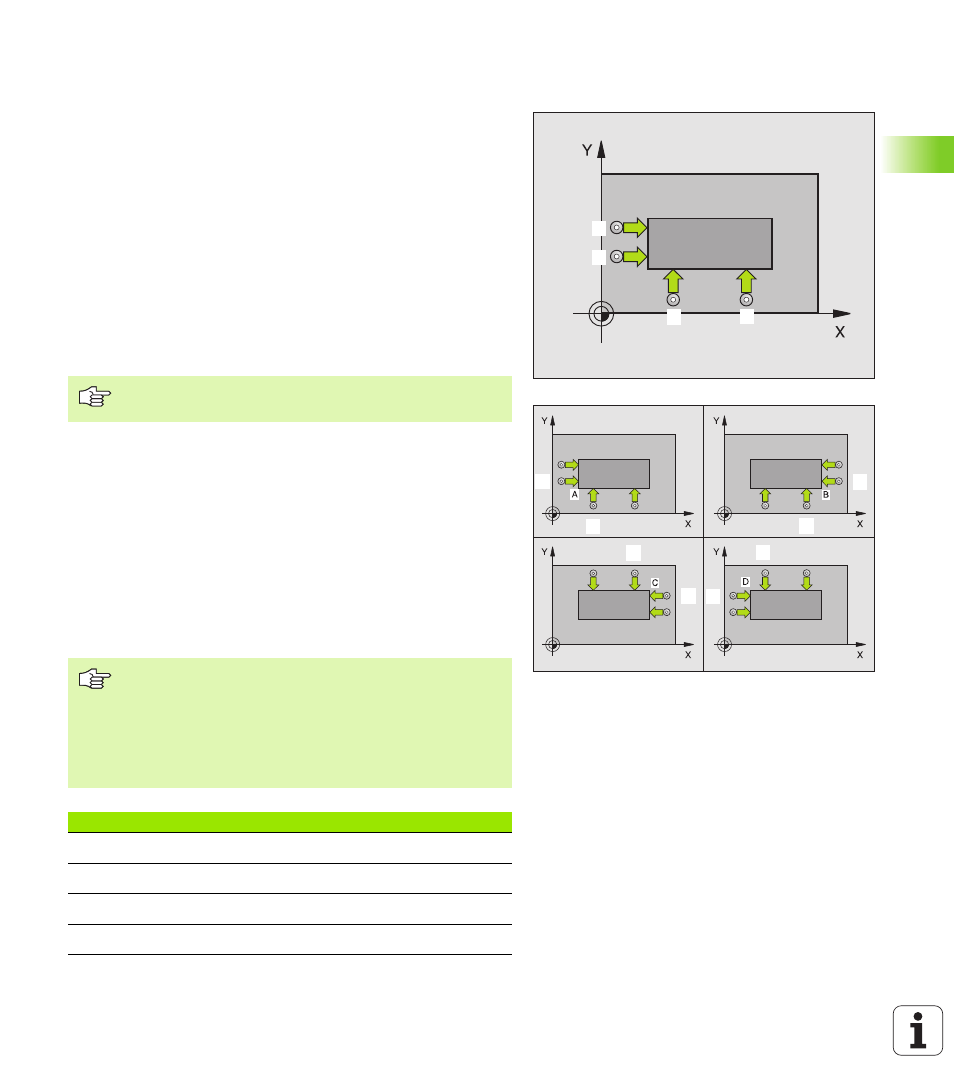

Con el ciclo de palpación 414 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
“Ejecución de los ciclos de palpación” en pág.19) hacia el primer
punto de palpación
1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección de desplazamiento
opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) El TNC determina
automáticamente la dirección de palpación en relación al 3er punto
de medición programado
3 Después el palpador se desplaza al siguiente punto de palpación 2
y ejecuta el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 und Q305 (véase “Guardar
punto de referencia calculado” en pág.58)
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
1 2
4
3
3
1
1
3 3
1
1
3
El TNC mide la primera recta siempre en dirección del eje
auxiliar del plano de mecanizado.
Antes de la programación deberá tenerse en cuenta:
Mediante la posición de los puntos de medida 1 y 3 se
ajusta la esquina en la que el TNC fija el punto de
referencia (ver fig. central dcha y tabla siguiente).
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Esquina Condición X Condición Y
A X1 mayor a X3 Y1 menor a Y3
B X1 menor a X3 Y1 menor a Y3
C X1 menor a X3 Y1 mayor a Y3
D X1 mayor a X3 Y1 mayor a Y3
