28 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.2 Calibr
ación del palpador digital

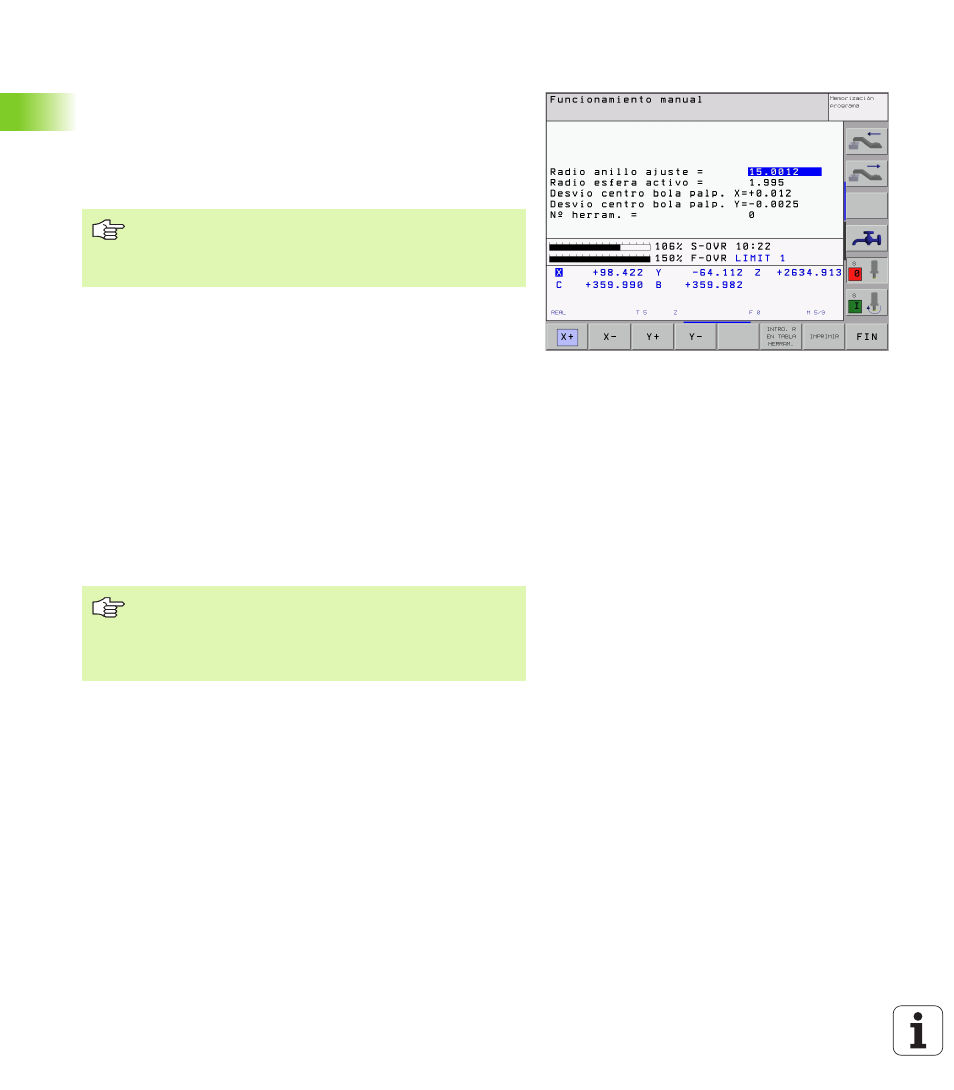

Visualización de los valores calibrados
La longitud activa, el radio activo y el valor de la desviación del palpador
se memorizan en el TNC y después se tienen en cuenta al utilizar el
palpador 3D. Los valores memorizados se visualizan pulsando CAL L
y CAL R.
Memorizar los valores de la calibración en la tabla de
herramientas TOOL.T
Cuando se realizan mediciones durante la ejecución del programa, se
pueden activar los datos de corrección para el palpador desde la tabla
de htas. mediante un TOOL CALL. Para memorizar los datos de la
calibración en la tabla de htas. TOOL.T, debe indicarse en el menú de
calibración el nº de hta. (confirmar con ENT) y pulsar a continuación la
softkey REGISTRO R TABLA HTAS. o bien REGISTRO L TABLA HTAS.
Gestión de diversas frases con datos de
calibración
Para utilizar varias frases con datos de calibración, hay que fijar el bit 1
del parámetro de máquina 7411. El TNC memoriza los datos de
calibración (longitud, radio, desviación media y ángulo del cabezal) en
la tabla de htas. TOOL.T bajo un número de hta. seleccionable en el
menú de calibración (véase también en el modo de empleo el capítulo
5.2 Datos de la herramienta).
Los datos de calibración pueden verse y modificarse en el menú de
calibración, pero debe terner en cuenta volver a escribir las
modificaciones de nuevo en la tabla de herramientas pulsando la
softkey REGISTRO R- TABLA HTAS. o bien REGISTRO L TABLA
HTAS. ¡El TNC no escribe los valores de calibrado automáticamente
en la tabla!
Esta función está sólo disponible cuando se ha fijado Bit 0
en el parámetro de máquina 7411 = 1 (activar los datos del
palpador con TOOL CALL) y está activada la tabla de htas.
TOOL.T (el parámetro de máquina 7260 no está fijado a 0).
Cuando se utiliza está función, antes de ejecutar un ciclo
de palpación debe activarse el correspondiente número de
herramienta con una llamada a la misma,
independientemente de si se quiere ejecutar el ciclo de
palpación en funcionamiento automático o en manual.
