138 4 Ciclos de palpación para la medición automática de herramientas
4.2 Ciclos disponibles
4.2 Ciclos disponibles
Resumén
Los ciclos de palpación se programan en el modo de funcionamiento
Memorizar/editar programa, mediante la tecla TOUCH PROBE. Se
dispone de los siguientes ciclos:
Diferencias entre los ciclos 31 a 33 y 481 a 483
El número de funciones y el desarrollo de los ciclos es absolutamente
idéntico. Entre los ciclos 31 a 33 y 481 a 483 existen sólo las dos
diferencias siguientes:
n Los ciclos 481 a 483 están disponibles también en DIN/ISO en G481
a G483
n En vez de un parámetro de libre elección para el estado de la
medición los nuevos ciclos emplean el parámetro fijo Q199.

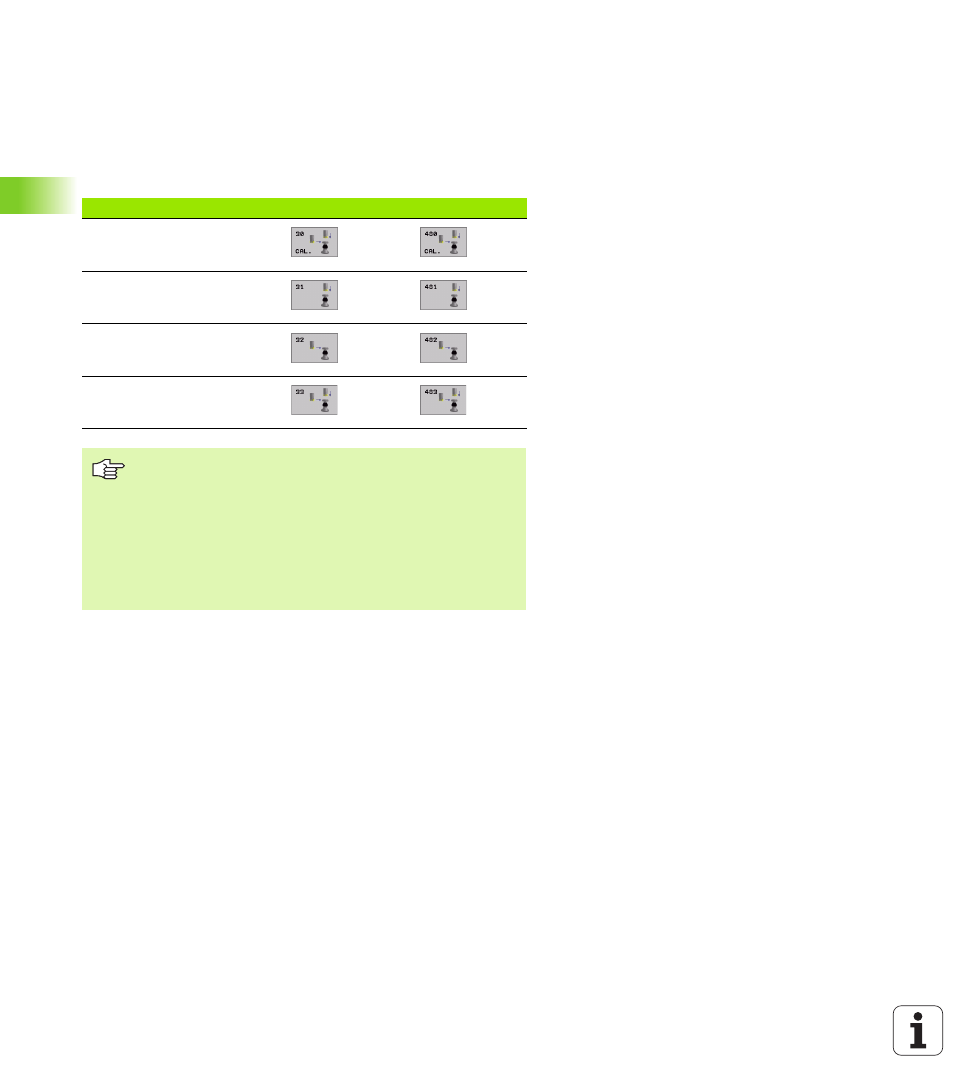

Ciclo Formato antiguo Formato nuevo
Calibración del TT
Medición de la longitud de la
herramienta
Medición del radio de la
herramienta
Medición de la longitud y el
radio de la hta.
Los ciclos de medición sólo trabajan cuando está activado
el almacén central de herramientas TOOL.T.
Antes de trabajar con los ciclos de medición deberán
introducirse todos los datos precisos para la medición en
el almacén central de herramientas y haber llamado a la
hta. que se quiere medir con TOOL CALL.
También se pueden medir herramientas en un plano de
mecanizado inclinado.
