HEIDENHAIN iTNC 530 31
2.4 Fijar un punt
o de r
e
fe
re
ncia con palpador
es 3D
2.4 Fijar un punto de referencia con
palpadores 3D
Introducción
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
n
Fijar el punto de ref. en el eje deseado con PALPAR POS
n Fijar la esquina como punto de ref. con PALPAR P
n Fijar un punto central del círculo como punto de ref. con PALPAR CC

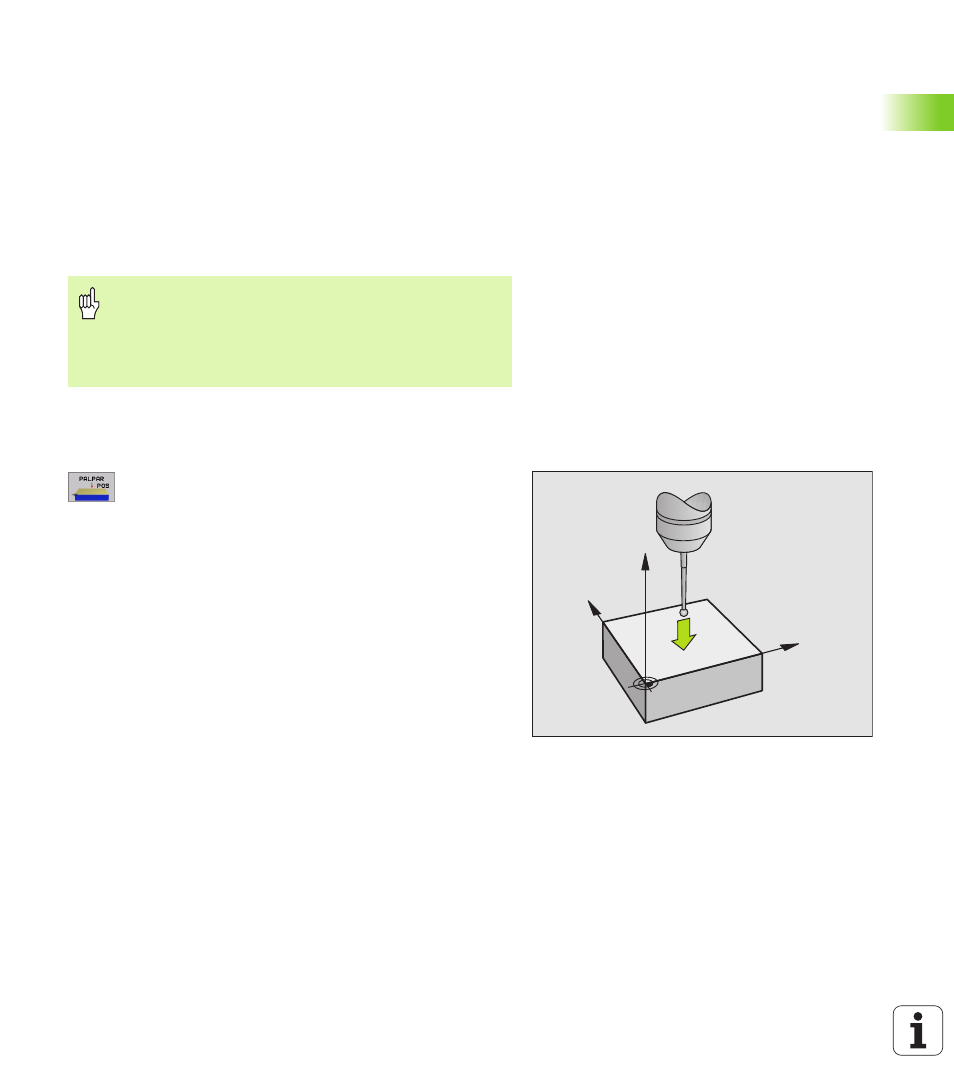

Fijar punto de referencia en un eje cualquiera
(ver fig, de la derecha)
U U U U Seleccionar función de palpación: pulsar softkey
PALPAR POS
U U U U Posicionar el palpador cerca del punto de palpación
U U U U Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de ref. p.ej. palpar Z en dirección Z-: Seleccionar
mediante softkey
U U U U Palpación: Accionar el pulsador externo de arranque
START
U U U U Punto de referencia : introducir coordenada nominal,
aceptar con softkey FIJAR PUNTO REF., o escribir
valor en una tabla (véase “Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero” en pág. 24, ó véase “Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets” en pág. 25)
U U U U Finalizar la función de palpación: Pulsar la tecla END
Prestar atención a que durante la activación de un punto
cero, el TNC siempre refiere los valores de palpación en el
preset activado (es decir, al punto de referencia fijado por
última vez en el Modo Manual), aunque el desplazamiento
del punto cero está incluido en la visualización de la
posición.
Y
X
Z
