MEDIR PLANO (ciclo de palpación 431,
DIN/ISO: G431)

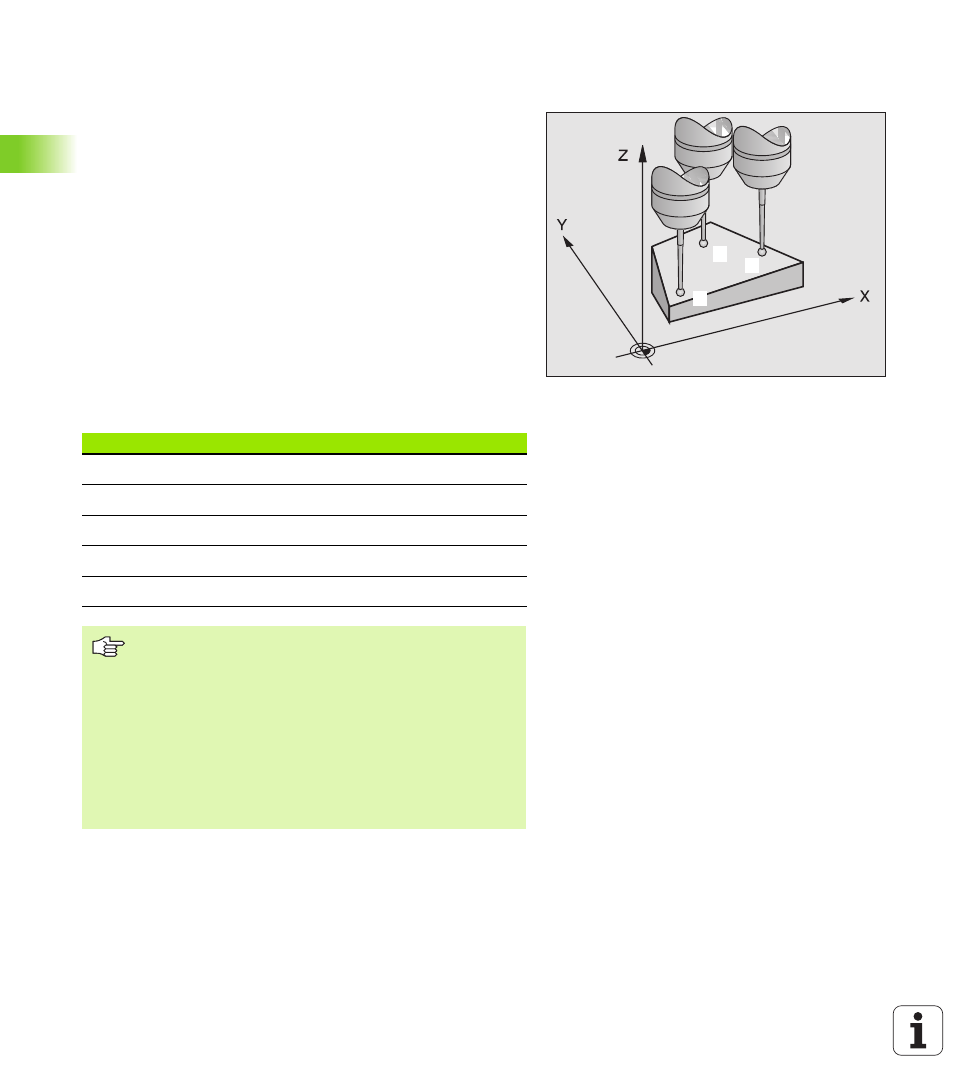

El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros del
sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el punto de
palpación programado
1 y mide allí el primer punto del plano. Para
ello, el TNC desplaza el palpador según la distancia de seguridad
en la dirección opuesta a la palpación
2 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
2 y allí
mide el valor real del segundo punto del plano
3 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
3 y allí
mide el valor real del tercer punto del plano
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores angulares calculados en los
siguientes parámetros Q:
2
3
1
Nº de parámetro Significado
Q158 Angulo del eje A
Q159 Angulo del eje B
Q170 Ángulo espacial A
Q171 Ángulo espacial B
Q172 Ángulo espacial C
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Para que el TNC pueda calcular los valores angulares, los
tres puntos de medida no deben estar en una recta.
En los parámetros Q170 - Q172 se memorizan los ángulos
espaciales que se necesitan en la función plano de
mecanizado inclinado. Mediante los primeros puntos de
medida se determina la dirección del eje principal al
inclinar el área de mecanizado.
