3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
U
U
U
U

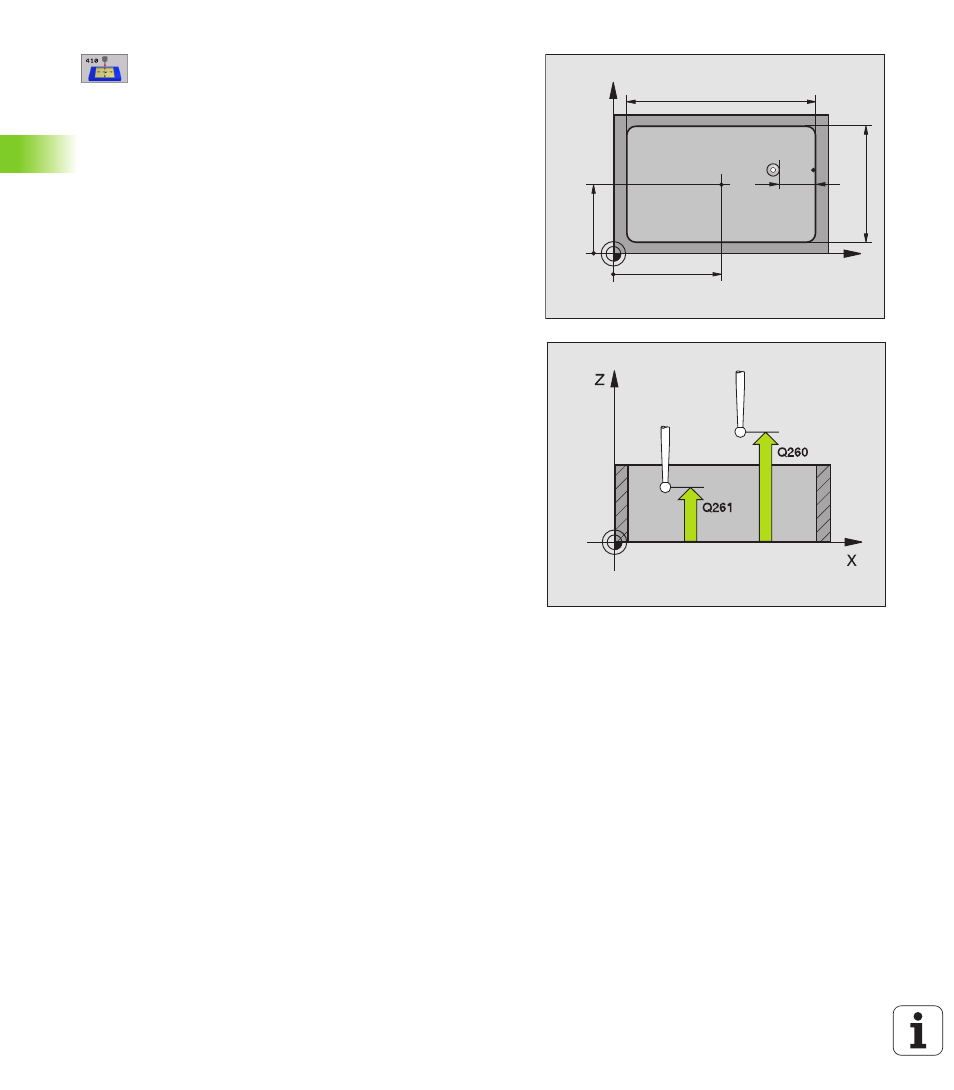

Centro 1er eje
Q321 (valor absoluto): Centro de la
cajera en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q322 (valor absoluto): Centro de la
cajera en el eje transversal del plano de mecanizado
U
U
U
U
Longitud lado 1
Q323 (valor incremental): Longitud
de la cajera, paralela al eje principal del plano de
mecanizado
U
U
U
U
Longitud lado 2
Q324 (valor incremental): Longitud
de la cajera, paralela al eje transversal del plano de
mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a la altura de seguridad
Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U
U
U
U
Número del punto cero en la tabla
Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la cajera. Introduciendo Q305=0, el TNC fija
la visualización automática de tal forma que el nuevo
punto de referencia se encuentre en el centro de la
cajera
U
U
U
U
Nuevo pto. de ref. en el eje principal
Q331 (v.
absoluto): Coordenada en el eje principal sobre la cual
el TNC fija el centro de la cajera calculado. Ajuste
inicial = 0
U
U
U
U
Nuevo pto. ref. en el eje transversal
Q332 (v.
absoluto): Coordenada en el eje transversal, sobre la
cual el TNC fija el centro calculado de la cajera. Ajuste
inicial = 0
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
