56 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
3.2 Cálculo automático de los
puntos de referencia
Resumén
El TNC dispone de diez ciclos, con los que se puede calcular
automáticamente puntos de referencia y procesarlos como sigue:
n
Fijar el valor calculado como valor de visualización
n Escribir el valor calculado en la tabla de presets
n Introducir el valor calculado en una tabla de puntos cero

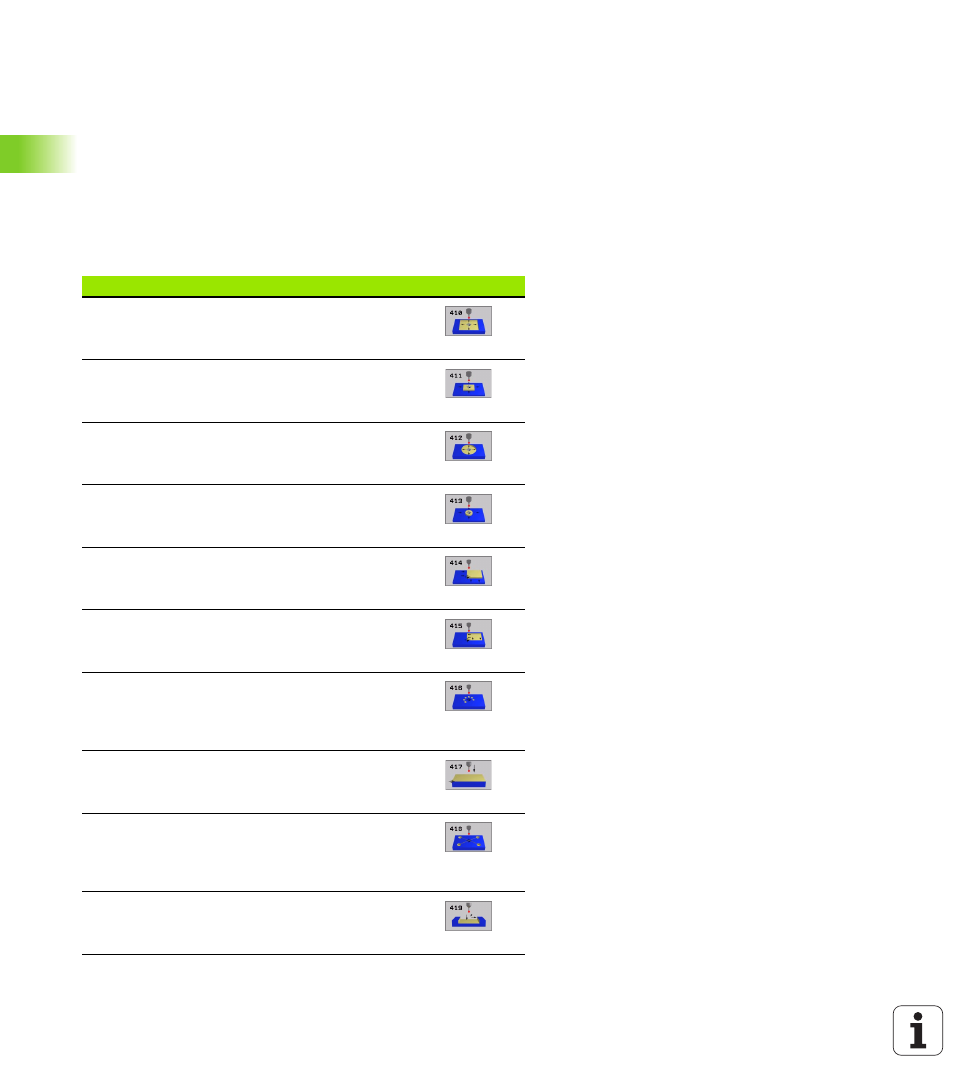

Ciclo Softkey
410 PTO. REF. CAJERA INTERIOR Longitud y
anchura de la cajera interior, fijar el centro de la cajera
como punto de referencia
411 PTO. REF. CAJERA EXTERIOR Longitud y
anchura de la cajera exterior, fijar el centro de la
cajera como punto de referencia
412 PTO. REF. CIRCULO INTERIOR Medir cuatro
puntos cualquiera del interior del círculo, fijar el
centro del círculo como punto de referencia
413 PTO. REF. CIRCULO EXTERIOR Medir cuatro
puntos cualquiera del exterior del círculo, fijar el
centro del círculo como punto de referencia
414 PTO. REF. ESQUINA EXTERIOR Medir dos
rectas exteriormente, fijar el punto de intersección
de las rectas como punto de referencia
415 PTO. REF. ESQUINA INTERIOR Medir dos
rectas interiormente, fijar el punto de intersección de
las rectas como punto de referencia
416 PTOREF CENTRO CIRCULO TALADROS (2º
carátula de softkeys) Medir tres taladros cualquiera
sobre el círculo de taladros, fijar el centro del círculo
de taladros como punto de referencia
417 PTO. REF. EJE PALPACION (2ª carátula de
softkeys) Medir cualquier posición en el eje de
palpación y fijarlo como punto de referencia
418 PRO.REF. 4 TALADROS (2ª carátula de softkeys)
Cada dos taladros medidos en cruz, fijar el punto de
intersección de las rectas de unión como punto de
referencia
419 PTO. REF. EJE PALPACION (2ª carátula de
softkeys) Medir cualquier posición en un eje
seleccionable y fijarlo como punto de referencia
