3.3 Medición aut
o
mática de piezas
U
U
U
U

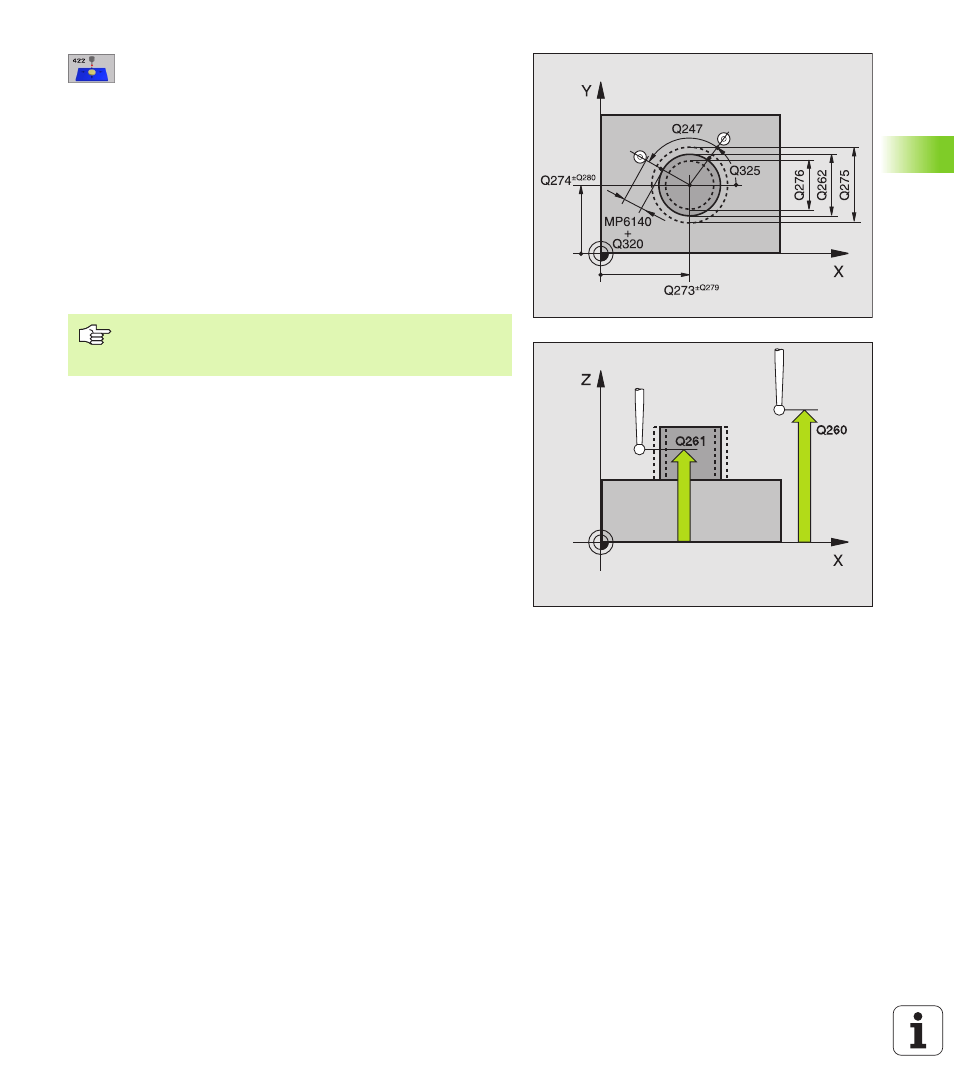

Centro 1er eje
Q273 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado
U
U
U
U
Diámetro nominal
Q262: introducir diámetro de la isla
U
U
U
U
Angulo inicial
Q325 (valor absoluto): Angulo entre
el eje principal del plano de mecanizado y el primer
punto de palpación
U
U
U
U
Paso angular
Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U
U
U
U
Cota máxima de la isla
Q275: Mayor diámetro
admisible de la isla
U
U
U
U
Cota mínima de la isla
Q276: Diámetro mínimo
admisible de la isla
U
U
U
U
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
U
U
U
U
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje transversal del plano
de mecanizado
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
