HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Manual del usuario
Página 74
74
3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

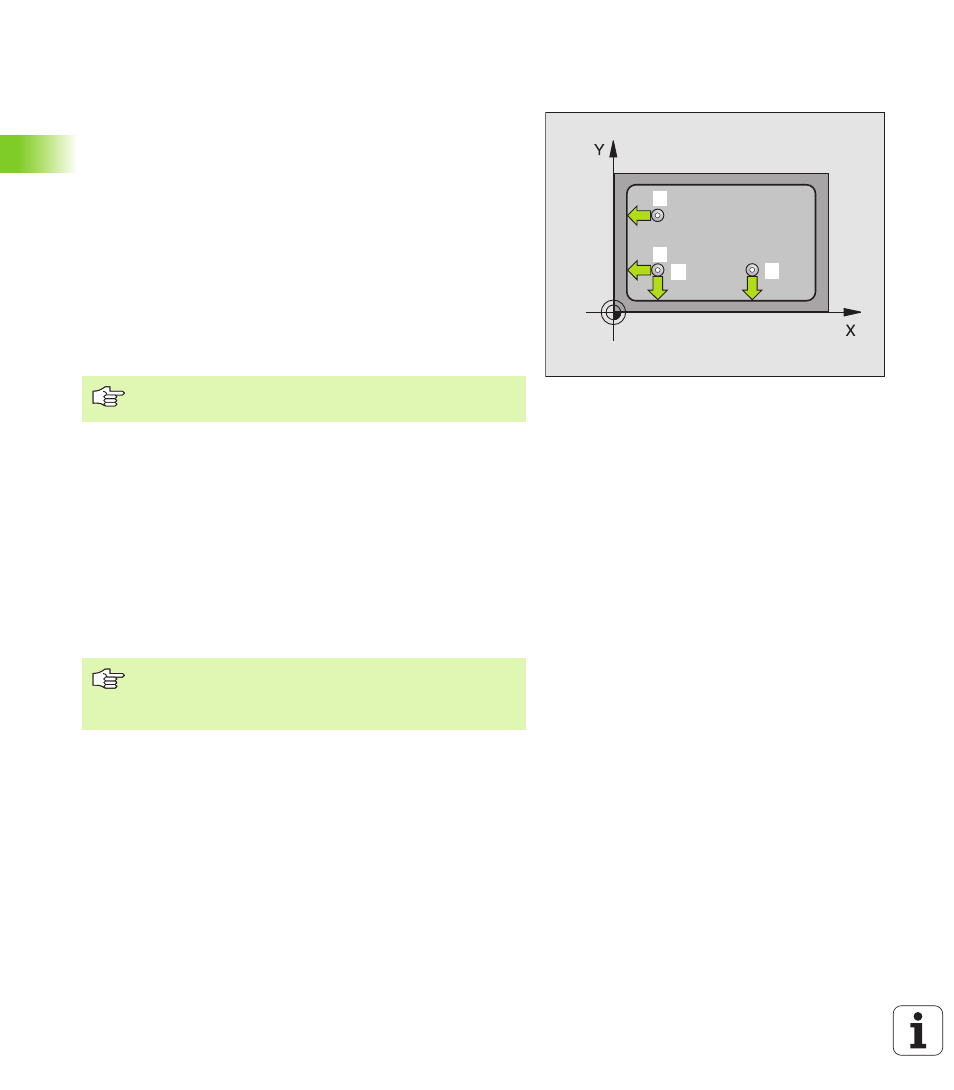

PTO. REF. ESQUINA INTERIOR (ciclo de
palpación 415, DIN/ISO: G415)
Con el ciclo de palpación 415 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1
El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el primer
punto de palpación
1
que se define en el ciclo (ver figura arriba a
la derecha). Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la que le corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) La dirección de palpación
resulta del número que identifica la esquina
3
Después el palpador se desplaza al siguiente punto de palpación
2
y ejecuta el segundo proceso de palpación
4
El TNC posiciona el palpador en el punto de palpación
3
y después
en el punto de palpación
4
y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5
A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 und Q305 (véase "Guardar punto
de referencia calculado" en pág. 58)
6
Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
4
3
1
2
El TNC mide la primera recta siempre en dirección del eje
auxiliar del plano de mecanizado.
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
