HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles Manual del usuario
Página 72
72
3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
U
U
U
U

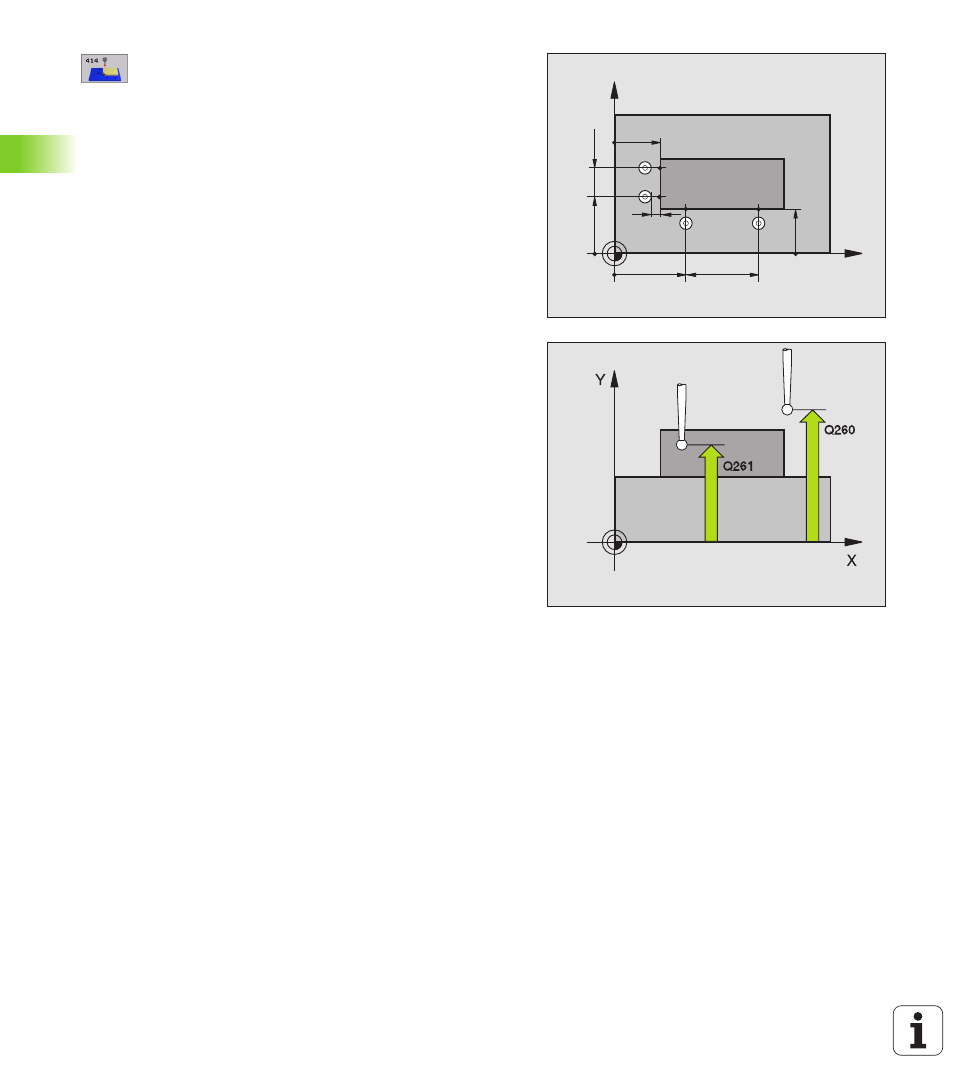

1er punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
U
U
U
U
1er punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
U
U
U
U
Distancia 1er eje
Q326 (valor incremental):
Distancia entre el primer y el segundo punto de
medición en el eje principal del plano de mecanizado
U
U
U
U
3er punto de medición del 1er eje
Q296 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje principal del plano de mecanizado
U
U
U
U
3er punto de medición del 2º eje
Q297 (valor
absoluto): Coordenada del tercer punto de palpación
en el eje transversal del plano de mecanizado
U
U
U
U
Distancia 2º eje
Q327 (valor incremental): Distancia
entre el tercer y el cuarto punto de medición en el eje
transversal del plano de mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
Determinar cómo se debe desplzar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U
U
U
U
Ejecutar giro básico
Q304: Determinar si el TNC
debe compensar la posición inclinada de la pieza
mediante un giro básico:
0: No ejecutar ningún giro básico
1: Ejecutar un giro básico
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
