46 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la posición inclinada de la pieza

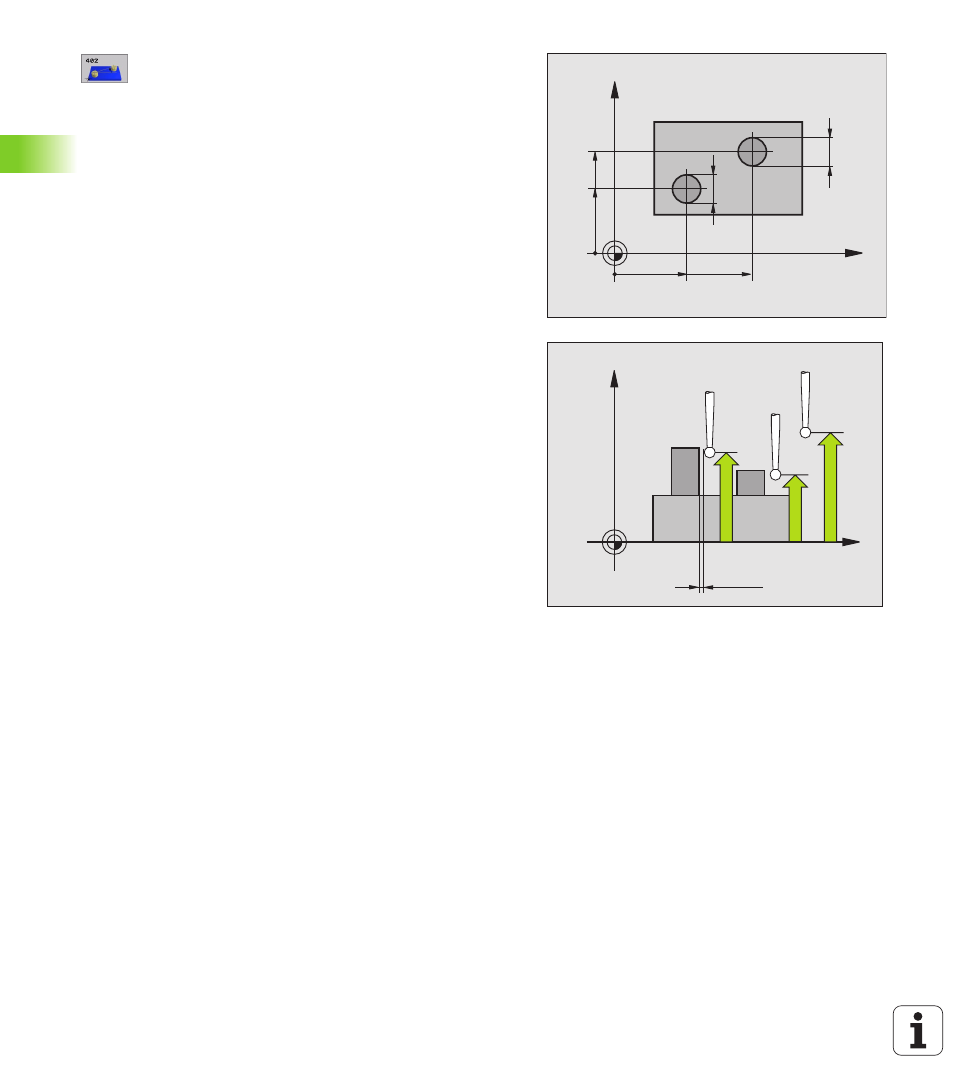

U U U U 1ª isla: Centro 1er eje (valor absoluto): Punto
central de la primera isla en el eje principal del plano
de mecanizado
U U U U 1ª isla: Centro 2º eje Q269 (valor absoluto): Punto
central de la primera isla en el eje transversal del
plano de mecanizado
U U U U Diámetro isla 1 Q313: Diámetro aproximado de la 1ª
isla. Introducir mejor un valor superior al estimado
U U U U Altura de medición isla 1 en eje palpación Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 1
U U U U 2ª isla: Centro 1er eje Q270 (valor absoluto): Punto
central de la segunda isla en el eje principal del plano
de mecanizado
U U U U 2ª isla: Centro 2º eje Q271 (valor absoluto): Punto
central de la segunda isla en el eje transversal del
plano de mecanizado
U U U U Diámetro isla 2 Q314: Diámetro aproximado de la 2ª
isla. Introducir mejor un valor superior al estimado
U U U U Altura de medición isla 2 en eje palpación Q315
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se debe realizar la medición de la isla 2
U U U U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
