HEIDENHAIN iTNC 530

89

3.2 Cálculo aut

o

mático de los punt

os de r

e

fe

re

ncia

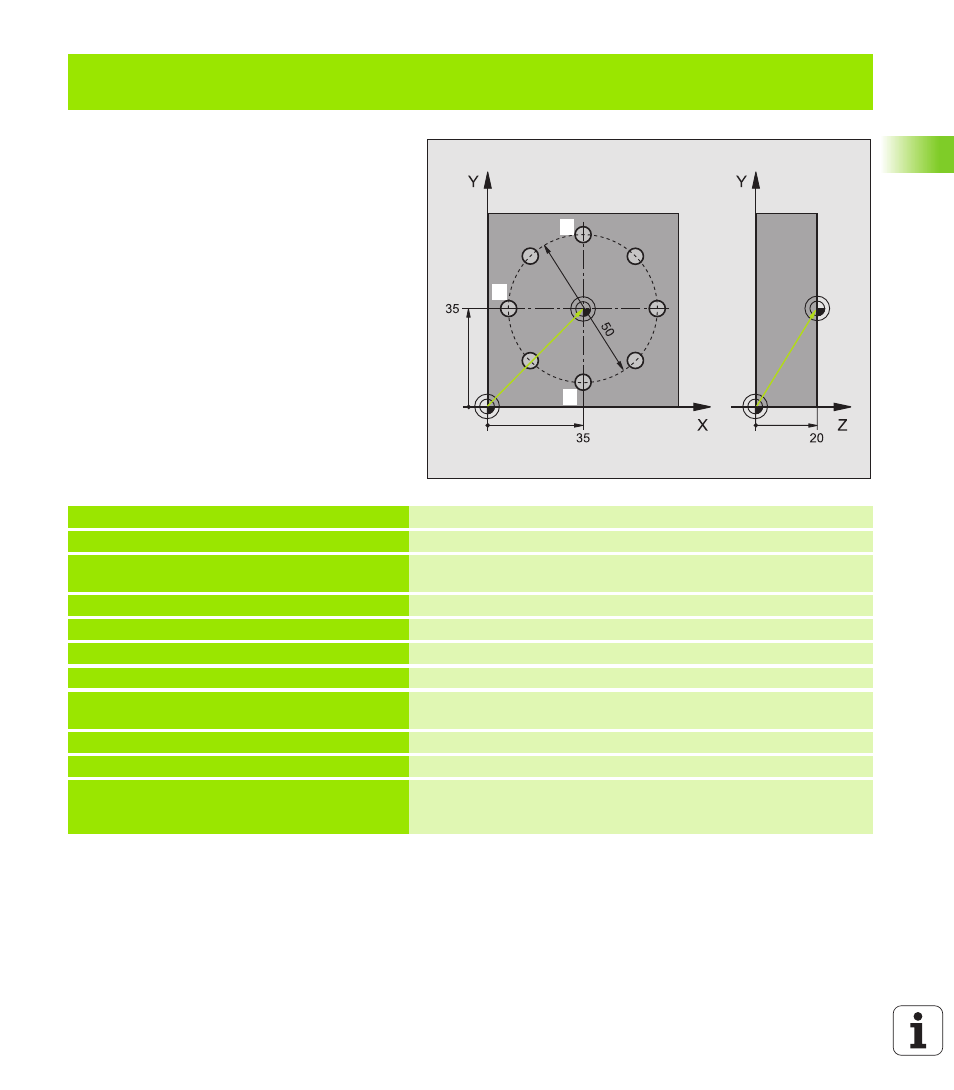

Ejemplo: Fijar el punto de ref. en la superficie de la pieza y en el centro del círculo de
taladros

El punto central medido del círculo de agujeros
debe escribirse para emplearse más a menudo en
la tabla preset.

0 BEGIN PGM CYC416 MM

1 TOOL CALL 0 Z

Llamada a la herramienta 0 para determinar el eje de palpación

2 TCH PROBE 417 PTO. REF. EJE PALPACION

Definición del ciclo para la fijación del punto de ref. en el eje de
palpación

Q263=+7,5 ;1ER PTO. EN EJE 1

Punto de palpación: Coordenada X

Q264=+7,5 ;1ER PTO. EN EJE 2

Punto de palpación: Coordenada Y

Q294=+25 ;1ER PTO. EN EJE 3

Punto de palpación: Coordenada Z

Q320=0 ;DIST. SEGURIDAD

Distancia de seguridad adicional a MP6140

Q260=+50 ;ALTURA DE SEGURIDAD

Altura, a la que se realiza el desplazamiento sobre el eje de palpación
sin colisión alguna

Q305=1 ;Nº EN LA TABLA

Escribir coordenada Z en fila 1

Q333=+0 ;PUNTO DE REFERENCIA

Fijar el eje del palpador a 0

Q303=+1 ; TRANSMISIÓN DE VALORES DE
MEDIDA

Guardar en la tabla de presets PRESET.PR el punto de referencia
calculado respecto al sistema de coordenadas fijado en la máquina
(sistema REF).

1

2

3
