3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas
U
U
U
U
1er. punto de medición del 1er eje
Q263 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje principal del plano de mecanizado
U
U
U
U
1er. punto de medición del 2º eje
Q264 (valor
absoluto): Coordenada del 1er punto de palpación en
el eje transversal del plano de mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Eje de medición (1...3: 1=eje principal)
Q272:
Eje, en el que se debe realizar la medición:
1: Eje principal = Eje de medición
2: Eje secundario = Eje de medición
3: Eje de palpación = Eje de medición
U
U
U
U
Dirección de desplazamiento 1
Q267: Dirección en
la cual debe desplazarse el palpador hacia la pieza:
-1:Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Protocolo de medición
Q281: Determinar si el TNC
debe elaborar un protocolo de medición:
0: No elaborar protocolo de medición
1: Elaborar protocolo de medición: El TNC guarda el
archivo de protocolo TCHPR427.TXT de forma
estándar en el directorio, en el cual se guarda también
su programa de medición
U
U
U
U
Cota máxima
Q288: valor de medición máximo
admisible
U
U
U
U
Cota mínima
Q289: valor de medición mínimo
admisible
U
U
U
U
Parada de pgm por error de tolerancia
Q309:
Determinar si el TNC debe interrumpir la ejecución
del programa al sobrepasar la tolerancia y emitir un
aviso de error:
0: No interrumpir la ejecución del programa, no emitir
aviso de error
1: Interrumpir la ejecución del programa, emitir aviso
de error
U
U
U
U
Número de herramienta para supervisión
Q330:
Determinar si el TNC debe ejecutar una supervisión
de la herramienta (véase "Supervisión de
herramientas" en pág. 94):
0: Supervisión no activada
>0: Número de herramienta en la tabla de
herramientas TOOL.T
Ejemplo: Frases NC

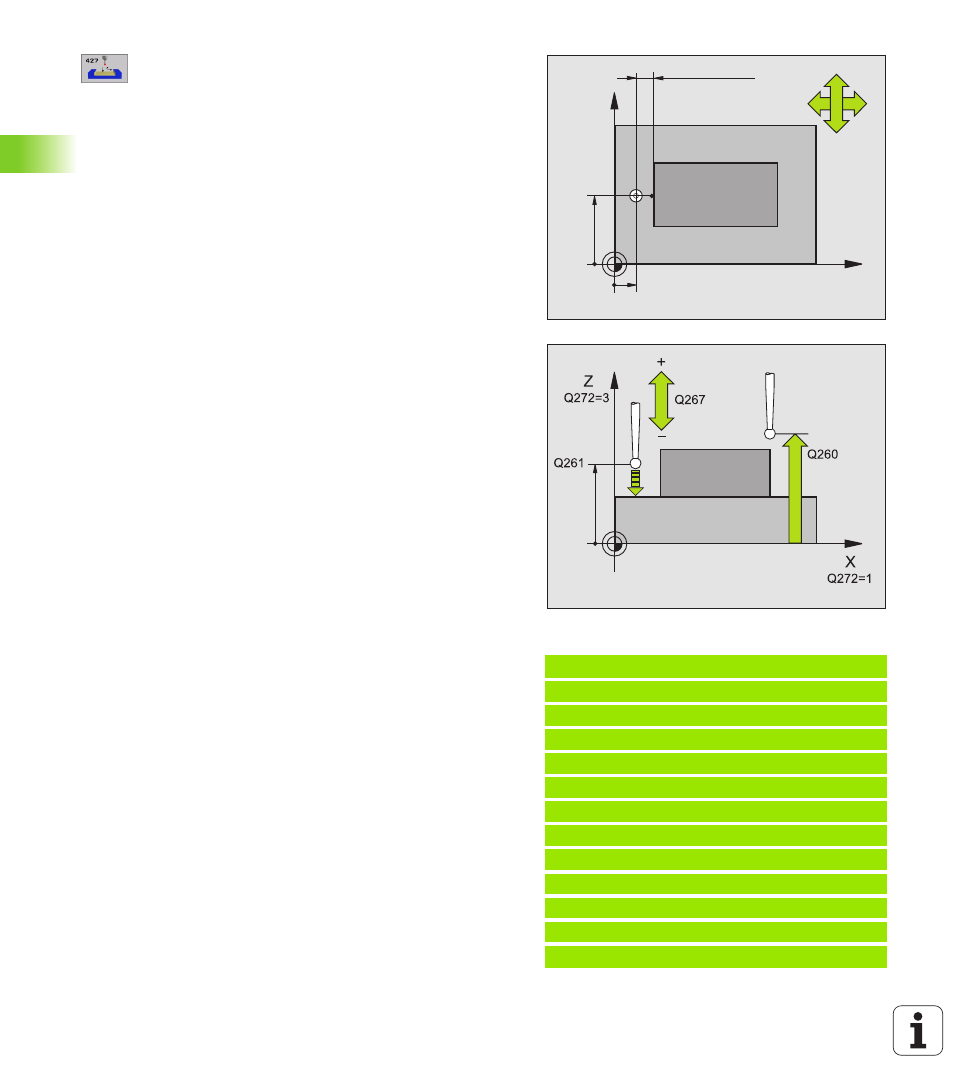

5 TCH PROBE 427 MEDIR COORDENADA
Q263=+50 ;1ER. PTO. EN EJE 1
Q264=+45 ;1ER. PTO. EN EJE 2
Q261=+5 ;ALTURA DE MEDICIÓN
Q320=0 ;DIST. SEGURIDAD
Q272=3 ;EJE DE LA MEDICIÓN
Q267=-1 ;DIRECCION DESPLAZAMIENTO
Q260=+20 ;ALTURA DE SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
Q288=5,1 ;COTA MAXIMA
Q289=4,95 ;COTA MINIMA
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;Nº DE HERRAMIENTA
X
Y
Q264
Q263
+
–
–
+
Q267
Q272=2
Q272=1
MP6140 + Q320
