PTO. REF. CIRCULO EXTERIOR (ciclo de
palpación 413, DIN/ISO: G413)

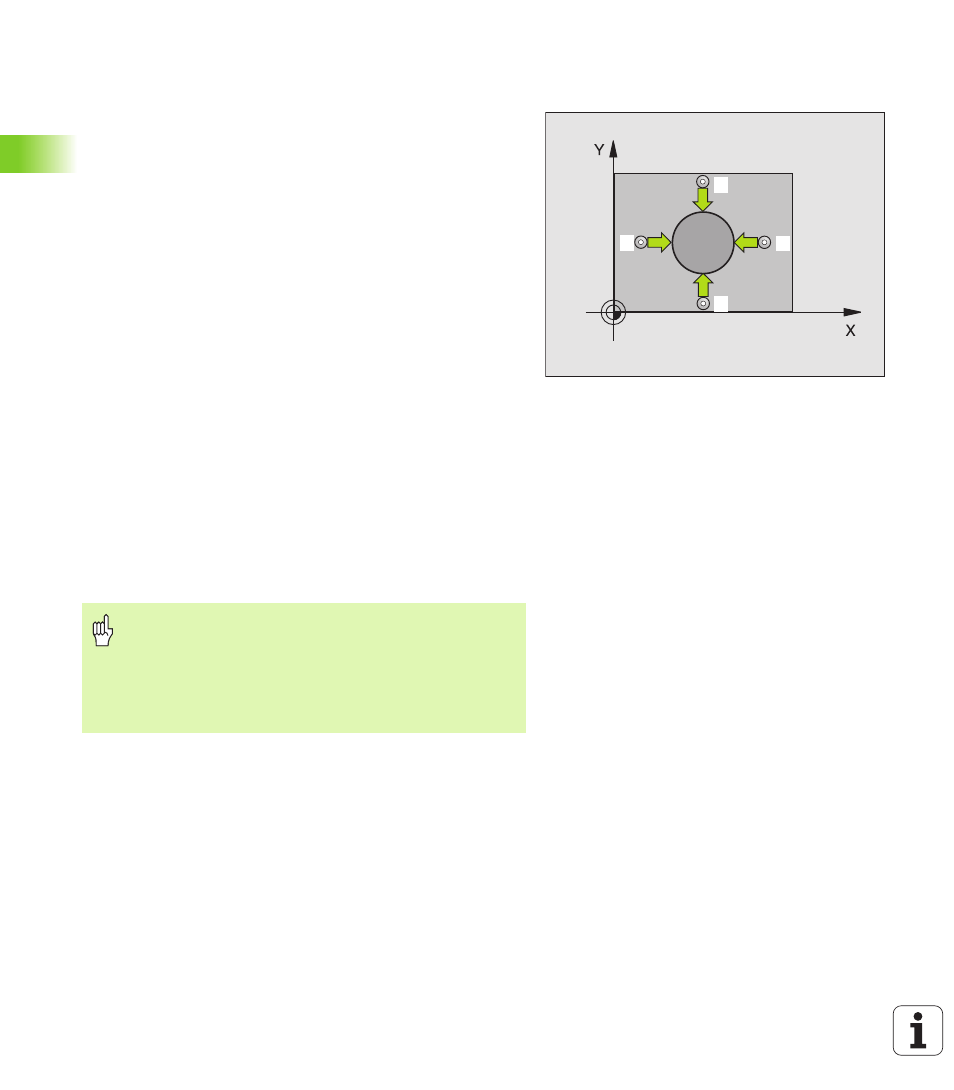

El ciclo de palpación 413 calcula el centro de la isla circular y fija dicho
centro como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero o en una tabla de
presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
“Ejecución de los ciclos de palpación” en pág.19) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 Después el palpador se desplaza hasta el siguiente punto de
palpación en altura de medición o en altura de seguridad
2 y
ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 und Q305 (véase “Guardar
punto de referencia calculado” en pág.58)
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
3
2
1
4
Antes de la programación deberá tenerse en cuenta:
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la cajera (taladro) mayor
a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
