44 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la posición inclinada de la pieza

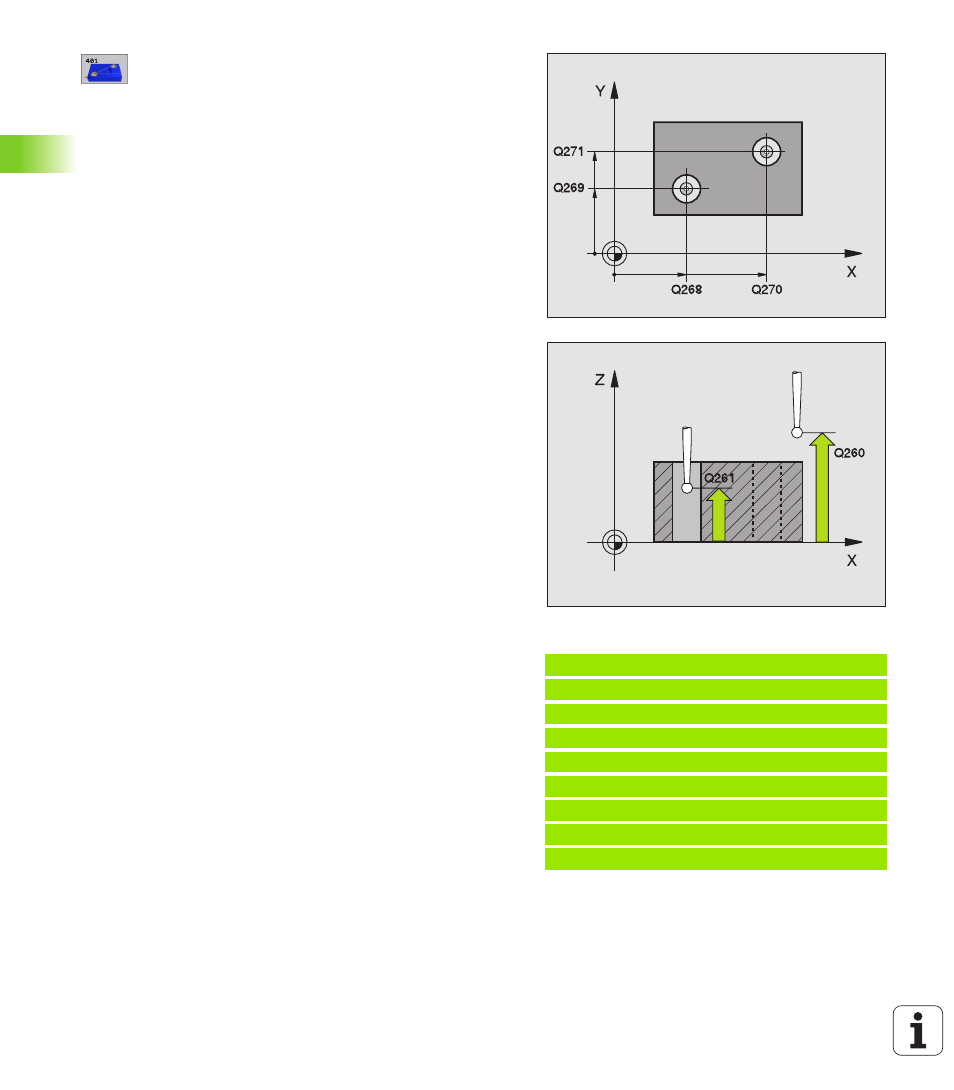

U U U U 1er taladro: Centro 1er eje Q268 (valor absoluto):
Punto central del primer taladro en el eje principal del
plano de mecanizado
U U U U 1er taladro: Centro del 2º eje Q269 (valor
absoluto): Punto central del primer taladro en el eje
transversal del plano de mecanizado
U U U U 2º taladro: Centro 1er eje Q270 (valor absoluto):
Punto central del segundo taladro en el eje principal
del plano de mecanizado
U U U U 2ª taladro: Centro 2º eje Q271 (valor absoluto):
Punto central del segundo taladro en el eje
transversal del plano de mecanizado
U U U U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U U U U Preajuste del giro básico Q307 (valor absoluto):
Introducir el ángulo de la recta de referencia cuando
la posición inclinada a medir no debe referirse al eje
principal, sino a cualquier recta. Entonces el TNC
calcula para el giro básico la diferencia entre el valor
medido y el ángulo de las rectas de referencia.
U U U U Número de preset en la tabla Q305: Indicar el
número en la tabla de presets, donde el TNC debe
memorizar el giro básico calculado. Al introducir
Q305=0, el TNC coloca el giro básico calculado en el
menú ROT del modo de funcionamiento Manual
Ejemplo: Frases NC
5 TCH PROBE 401 ROT 2 TALADROS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q261=-5 ;ALTURA DE MEDICION
Q260=+20 ;ALTURA DE SEGURIDAD
Q307=0 ;GIRO BÁSICO PREINST.
Q305=0 ;Nº EN TABLA
