3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
U
U
U
U
Centro 1er eje
Q321 (valor absoluto): Centro de la
isla en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q322 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado
U
U
U
U
Longitud lado 1
Q323 (valor incremental): Longitud
de la isla, paralela al eje principal del plano de
mecanizado
U
U
U
U
Longitud lado 2
Q324 (valor incremental): Longitud
de la isla, paralela al eje transversal del plano de
mecanizado
U
U
U
U

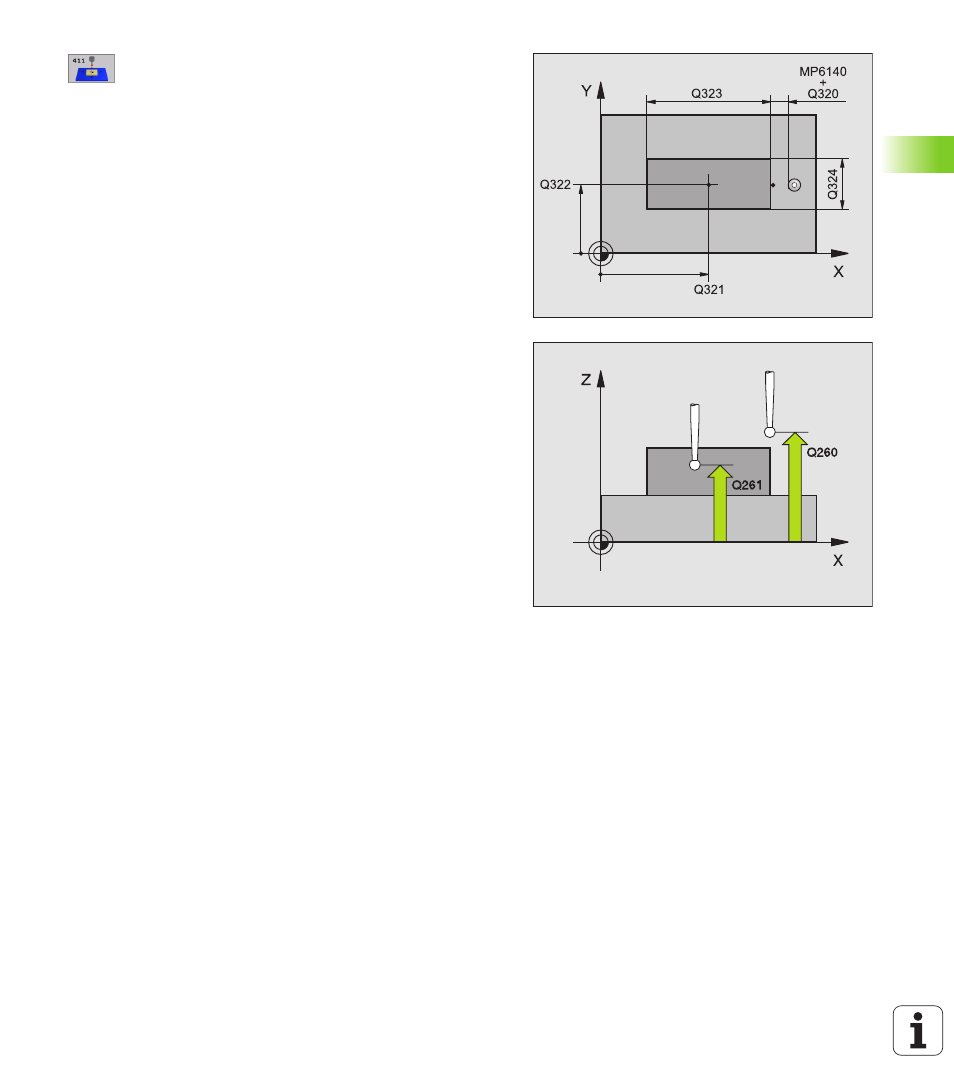

Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Desplazamiento a altitud segura
Q301: Determinar
cómo se debe desplzar el palpador entre los puntos
de medición:
0: Desplazar entre los puntos de medición hasta la
altura de medición
1: Desplazar entre los puntos de medición a la altura
segura
U
U
U
U
Número del punto cero en la tabla
Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
centro de la isla. Introduciendo Q305=0, el TNC fija la
visualización automáticamente, de forma que el
nuevo punto de referencia se encuentra ajustado en
el centro de la isla
U
U
U
U
Nuevo pto. de ref. en el eje principal
Q331 (v.
absoluto): Coordenada en el eje principal sobre la cual
el TNC fija el centro de la isla calculado. Ajuste inicial
= 0
U
U
U
U
Nuevo pto. ref. en el eje transversal
Q332 (v.
absoluto): Coordenada en el eje transversal, sobre la
cual el TNC fija el centro calculado de la isla. Ajuste
inicial = 0
