3.1 Medición aut
o
mática de la posición inclinada de la pieza
GIRO BASICO mediante dos islas (ciclo de
palpación 402, DIN/ISO: G402)

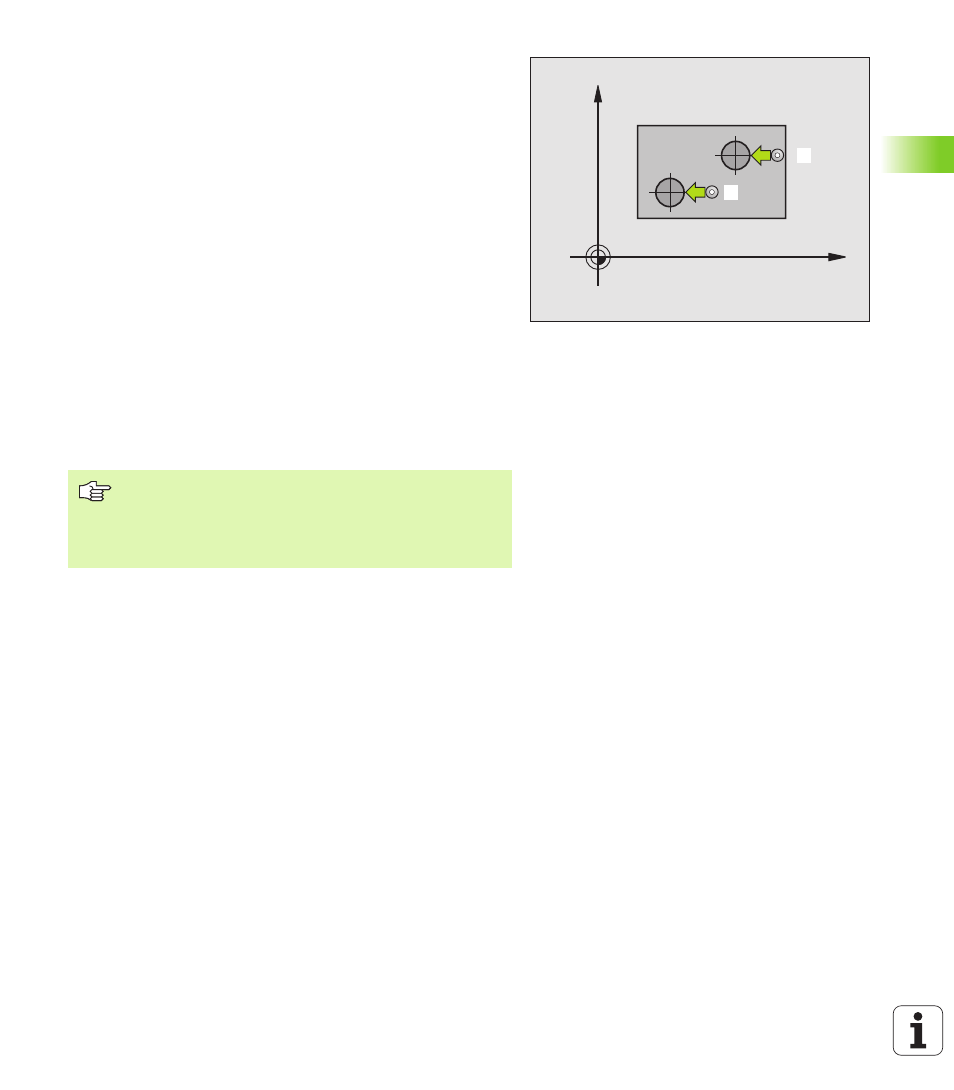

El ciclo de palpación 402 registra los puntos centrales de islas binarias.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de la isla. El
TNC compensa a través de la función Giro básico el valor calculado
(Ver también "Compensación de la inclinación de la pieza" en pág. 29).
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento ((véase
"Ejecución de los ciclos de palpación" en pág. 19)) hacia el punto de
palpación
1 de la primera isla
2 A continuación el palpador se desplaza a la altura de
medición 1
introducida y registra mediante cuatro palpaciones el
primer centro de la primera isla. Entre los puntos de palpación
desplazados entre si 90° el palpador se desplaza sobre un arco de
círculo
3 Después el palpador retrocede a la altura de seguridad y se
posiciona sobre el punto de palpación
5 de la segunda isla
4 El TNC desplaza el palpador a la altura de medición 2 introducida
y registra mediante cuatro palpaciones el segundo centro de la isla
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
Antes de la programación deberá tenerse en cuenta:
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
X
Y
5
1
