54 3 Ciclos de palpación para la comprobación automática de piezas
3.1 Medición aut
o
mática de la posición inclinada de la pieza

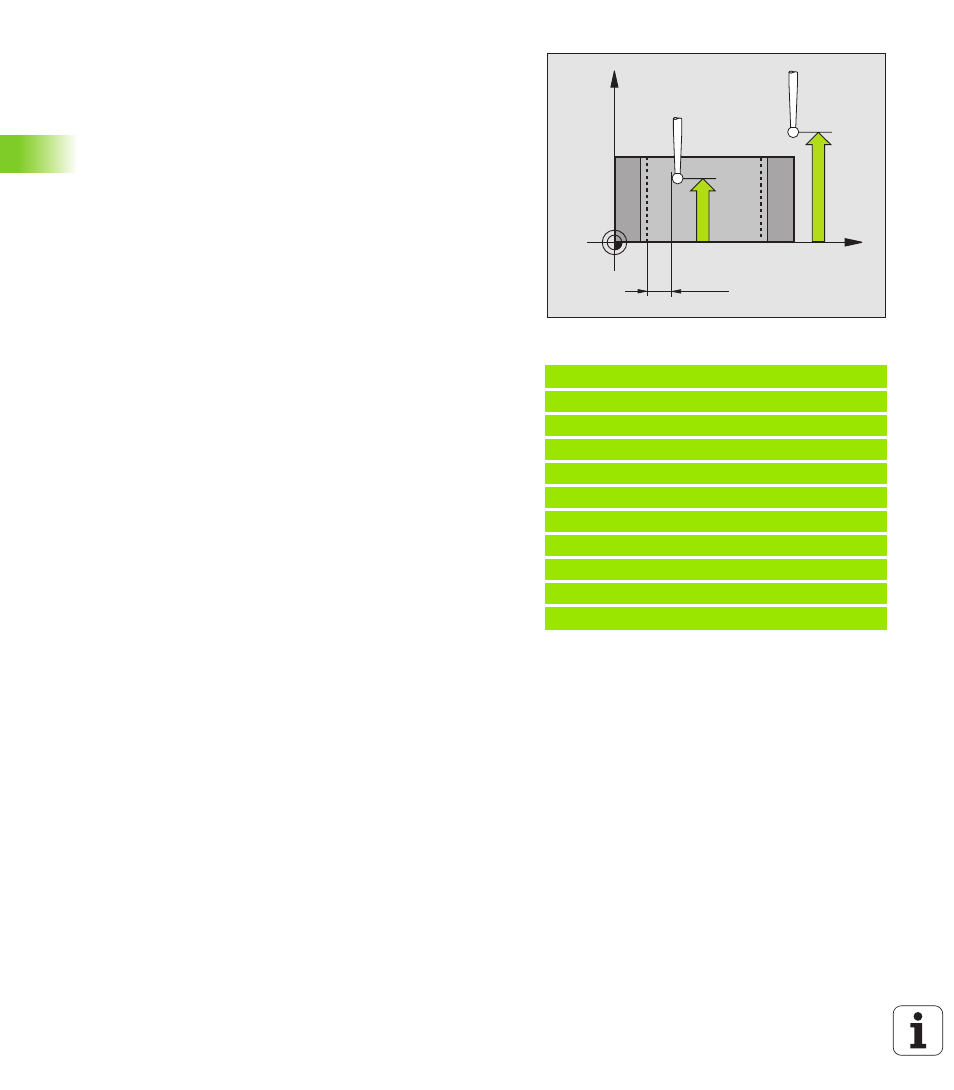

U U U U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U U U U Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U U U U Desplazamiento a la altura de seguridad Q301:
Determinar cómo se debe desplazar el palpador entre
los puntos de medición:
0: Desplazarse entre los puntos de medición a la
altura de medición
1: Desplazarse entre los puntos de medición a la
altura de seguridad
U U U U Fijar el cero tras alineación Q337: Determinar si
el TNC debe fijar la visualización del eje C en 0, o si
debe escribir la desviación del ángulo en la columna C
de la tabla de puntos cero:
0: Fijar la visualización del eje C en 0
>0: Escribir la desviación del ángulo medido según el
signo en la tabla de puntos. Nº de línea = valor de
Q337. Si ya está registrado un desplazamiento C en la
tabla de puntos cero, el TNC suma el desvío angular
medido con el signo correcto
Ejemplo: Frases NC
5 TCH PROBE 405 ROT MEDIANTE EJE C
Q321=+50 ; CENTRO 1ER EJE
Q322=+50 ; CENTRO 2º EJE
Q262=10 ;DIAMETRO NOMINAL
Q325=+0 ;ANGULO DE INICIO
Q247=90 ;PASO ANGULAR
Q261=-5 ;ALTURA DE MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;IR A ALTURA DE SEGURIDAD
Q337=0 ;FIJAR A CERO
X
Z
Q261
Q260
MP6140
+
Q320
