HEIDENHAIN iTNC 530 105
3.3 Medición aut
o
mática de piezas

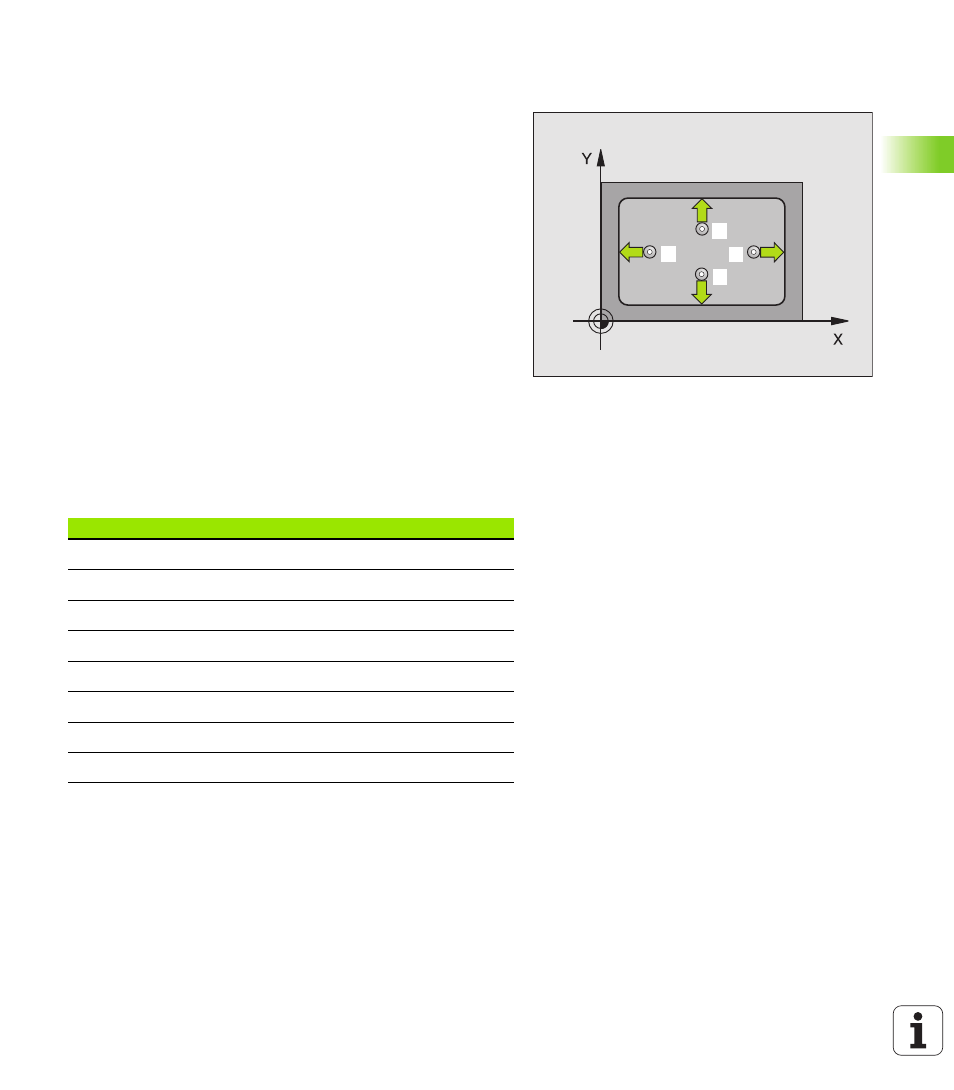

MEDIR RECTANGULO INTERIOR (ciclo de
palpación 423, DIN/ISO: G423)
Con el ciclo de palpación 423 se calcula el punto central así como la
longitud y la anchura de una cajera rectangular. Si se han definido los
valores de tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 19) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
1
4
3
2
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje transversal
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje transversal
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje transversal
Q164 Desviación del lado en el eje principal
Q165 Desviación del lado en el eje transversal
