3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia
U
U
U
U

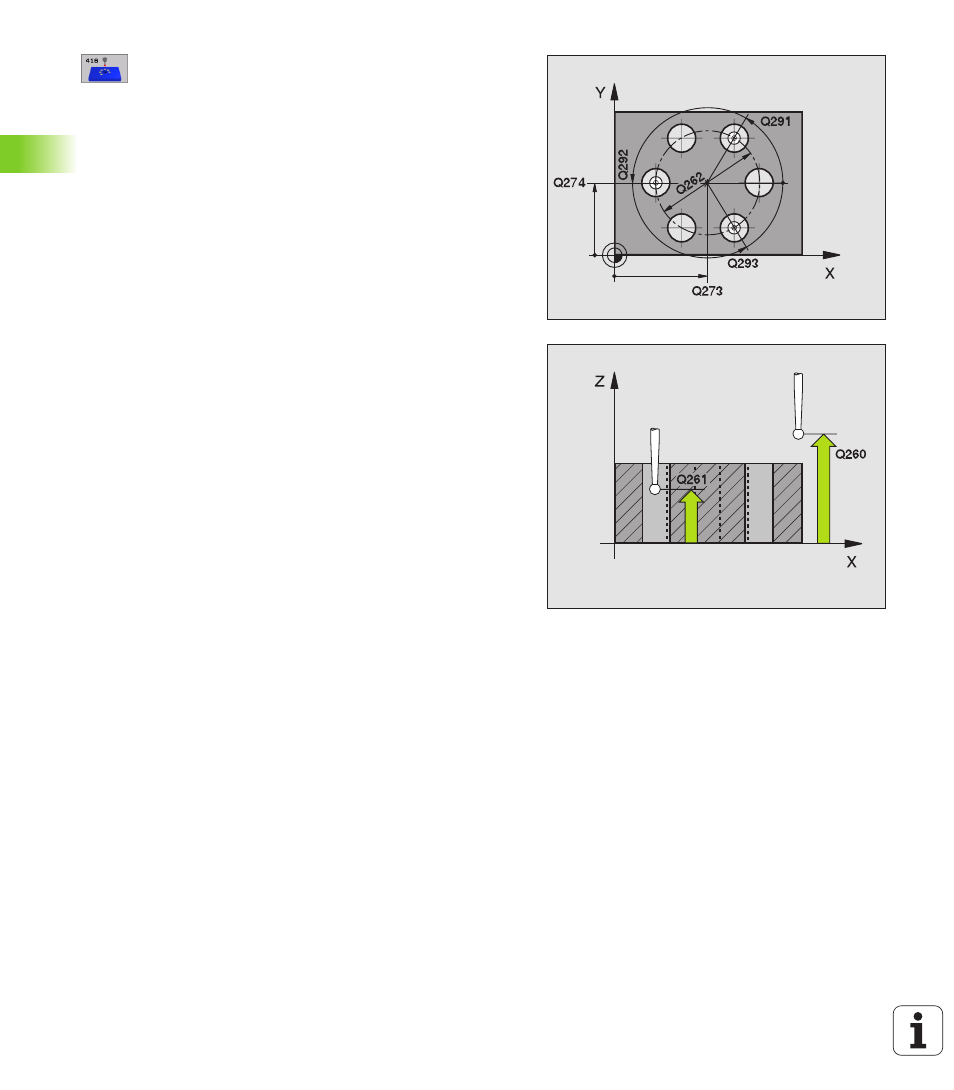

Centro 1er eje
Q273 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje principal
del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): Centro del
círculo de taladros (valor nominal) en el eje transversal
del plano de mecanizado
U
U
U
U
Diámetro nominal
Q262: Introducir el diámetro
aproximado del círculo de taladros. Cuanto menor sea
el diámetro del taladro, más precisa debe ser la
indicación del diámetro nominal
U
U
U
U
Angulo 1er taladro
Q291 (valor absoluto): Angulo en
coordenadas polares del primer punto central del
taladro en el plano de mecanizado
U
U
U
U
Angulo 2º taladro
Q292 (valor absoluto): Angulo en
coordenadas polares del segundo punto central del
taladro en el plano de mecanizado
U
U
U
U
Angulo 3er taladro
Q293 (valor absoluto): Angulo en
coordenadas polares del tercer punto central del
taladro en el plano de mecanizado
U
U
U
U
Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
U
U
U
U
Número del punto cero en la tabla
Q305: Indicar el
número en la tabla de puntos cero/tabla de presets,
donde el TNC debe memorizar las coordenadas del
círculo de taladros. Introduciendo Q305=0, el TNC
ajusta la visualización automática de tal forma que el
nuevo punto de referencia se encuentra en el centro
del círculo de agujeros
U
U
U
U
Nuevo pto. de ref. en el eje principal
Q331
(v. absoluto): Coordenada en el eje principal, sobre la
cual el TNC fija el centro calculado del círculo de
taladros.
Ajuste inicial = 0
U
U
U
U
Nuevo pto. ref. en el eje transversal
Q332
(v. absoluto): Coordenada en el eje transversal, sobre
la cual el TNC fija el centro calculado del círculo de
taladros.
Ajuste inicial = 0
