HEIDENHAIN iTNC 530 (340 422) Touch Probe Cycles - Manual (Página 122)

122 3 Ciclos de palpación para la comprobación automática de piezas
3.3 Medición aut
o
mática de piezas

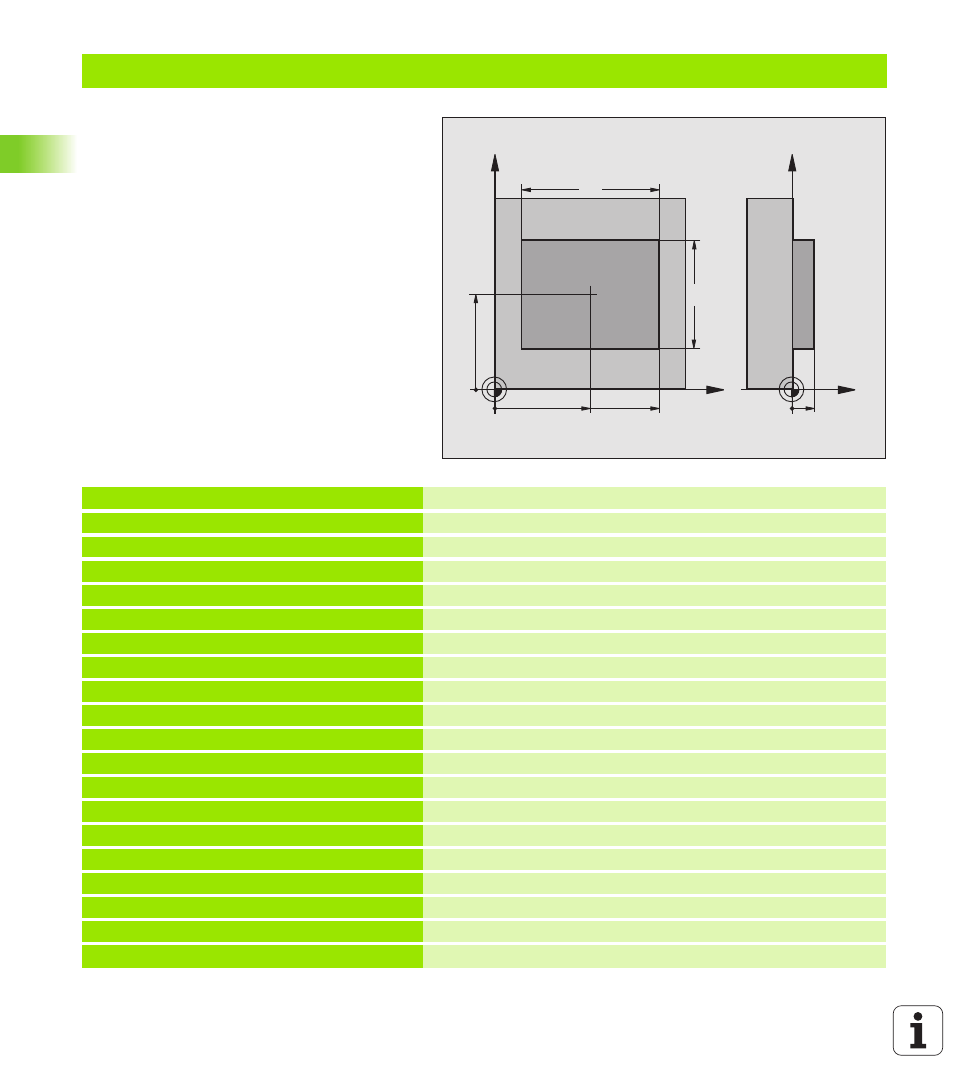

Ejemplo: Medición y mecanizado posterior de una isla rectangular
Desarrollo del programa:
- Desbastar isla rectangular con sobremedida 0,5
- Medir isla rectangular
- Acabar isla rectangular bajo consideración de los
valores de medida
0 BEGIN PGM BEAMS MM
1 TOOL CALL 0 Z Llamada a la hta. de premecanizado
2 L Z+100 R0 F MAX Retirar la herramienta
3 FN 0: Q1 = +81 Longitud de la cajera en X (cota de desbaste)
4 FN 0: Q2 = +61 Longitud de la cajera en Y (cota de desbaste)
5 CALL LBL 1 Llamada al subprograma para el mecanizado
6 L Z+100 R0 F MAX M6 Retirar la herramienta, cambio de herramienta
7 TOOL CALL 99 Z Llamada al palpador
8 TCH PROBE 424 MEDIR RECTANGULO EXTERIOR Medición de la cajera rectangular fresada
Q273=+50 ;CENTRO 1ER EJE
Q274=+50 ;CENTRO SEGUNDO EJE
Q282=80 ;LONGITUD LADO 1 Longitud nominal en X (cota definitiva)
Q283=60 ;LONGITUD LADO 2 Longitud nominal en Y (cota definitiva)
Q261=-5 ;ALTURA DE MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+30 ;ALTURA DE SEGURIDAD
Q301=0 ;IR A ALTURA DE SEGURIDAD
Q284=0 ;COTA MAXIMA LADO 1 No se precisan los valores de introd. para comprobar la tolerancia
Q285=0 ;COTA MINIMA LADO 1
Q286=0 ;COTA MAXIMA LADO 2
X
Y
50
50
80
Z
Y
10
60
