• Manómetro para gas protector (PG3)
Indica la presión del gas protector en la antorcha.
• Válvula medidora del gas protector (MV4)
Ajusta la presión del gas protector en la antorcha.
• Luz para CC (LT1
Se ilumina cuando el contactor principal cierra, indicando que se suministra corriente contínua a la
antorcha.

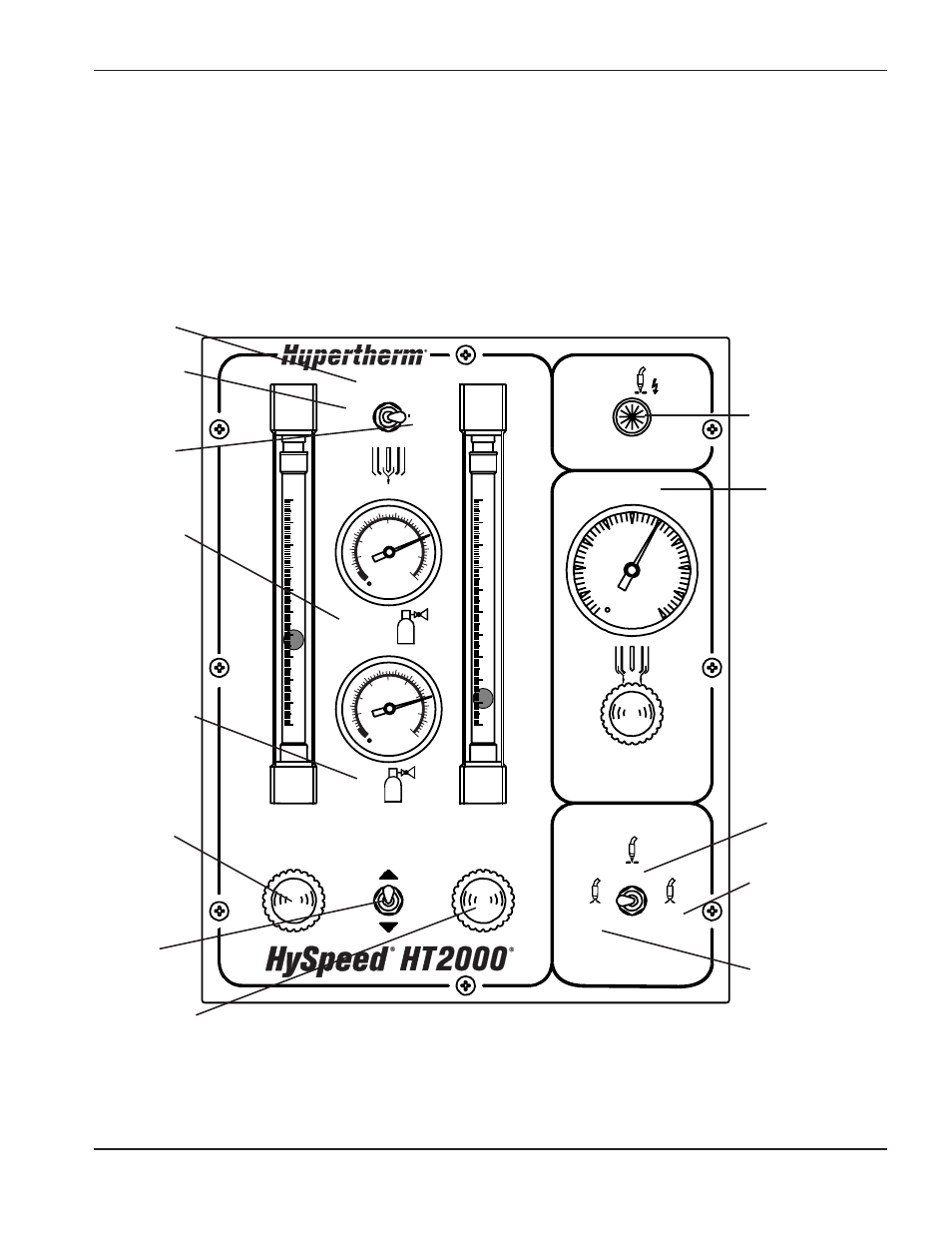

Figura 6-2 Consola para gases: Controles e indicadores del panel frontal
