INSTALACIÓN
9/30/98
4-8 HySpeed HT2000 Manual de Instrucciones

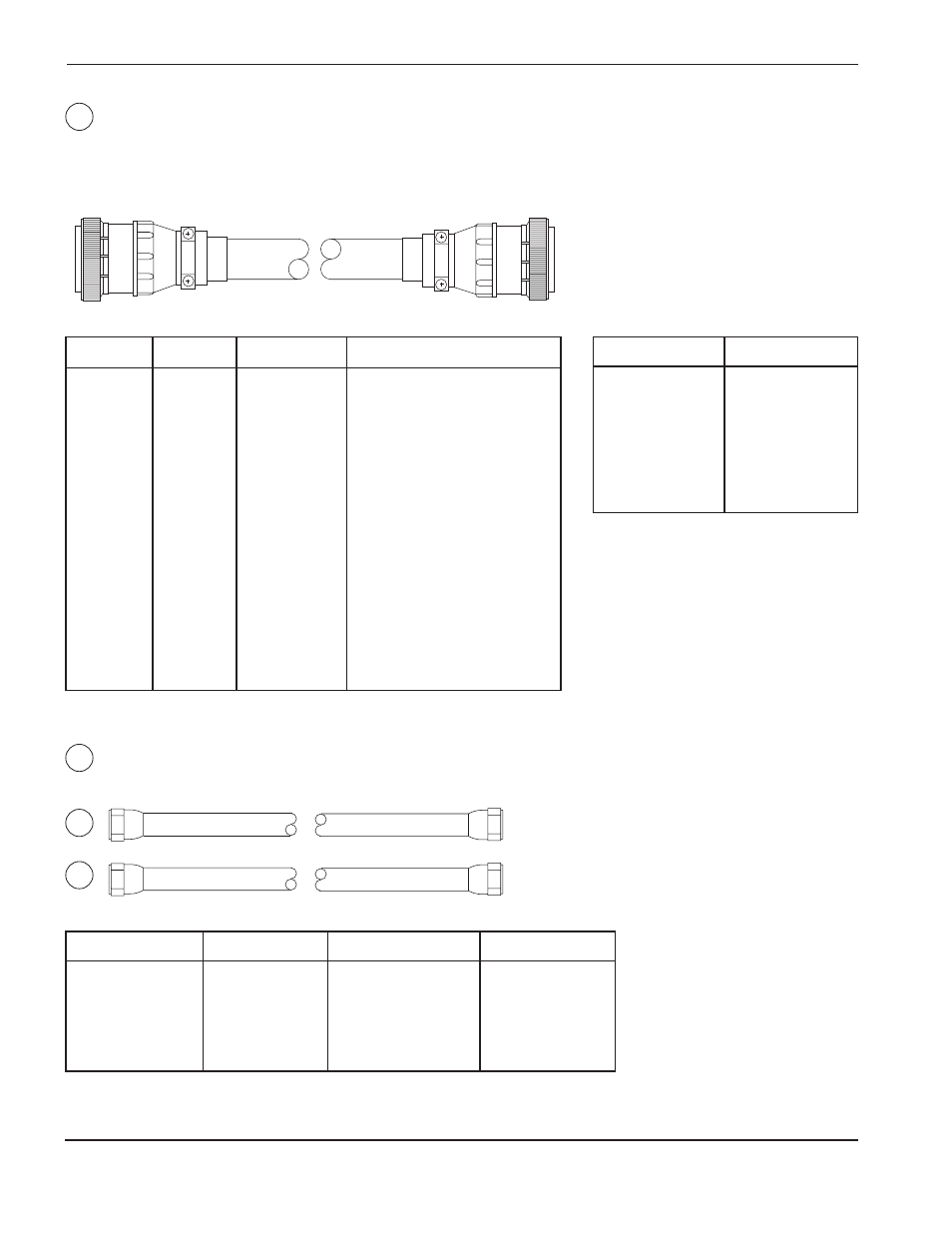

Cable de Alta frecuencia remota – Fuente de energía a consola de alta frecuencia remota
Conecte el extremo del cable marcado 1X1 al receptáculo en la parte posterior de la fuente de energía marcado
RHF 1X1 (Fig. 4-6). Conecte el extremo 2X1 a la consola RHF como se muestra en Fig. 4-5.
Mangueras de enfriamiento – Fuente de energía a Consola RHF
4
De 1X1 A 2X1 Color Señal
34 1 Negro Cerrojo de puerta RHF
35 4 Rojo Cerrojo de puerta RHF
36 3 Blindado Protector
4 2 Negro PS3 /Gas protector
8 5 Blanco PS 3 /Gas protector
9 6 Blindado Protector de cable
23 7 Negro SV6 / Protector encendido
24 8 Verde SV6 / Protector encendido
25 11 Blindado Protector
10 10 Negro SV7 / Cap OFF
11 13 Azul SV7 / Cap OFF
12 14 Blindado Protector
1 12 Negro T1 / HV Transformador
2 15 Amarillo T1/HV Transformador
3 16 Blindado Protector
No. de pieza Largo No. de pieza Largo
028652 10 ft (3 m) 028443 75 ft (23 m)
028440 15 ft (4,6 m) 028444 100 ft (30 m)
028653 20 ft (6 m) 028445 150 ft (46 m)
028441 25 ft (7,6 m) 028637 200 ft (61 m)
028442 50 ft (15 m)
No. de pieza Largo
023550 15 ft (4,6 m)
023610 25 ft (7,6 m)
023611 50 ft (15 m)
023612 75 ft (23 m)
023613 100 ft (30,5 m)
023614 150 ft (46 m)
023645 200 ft (62 m)
5
5a
5b
1X1 2X1
