INSTALACIÓN
9/30/98
HySpeed HT2000 Manual de Instrucciones 4-27

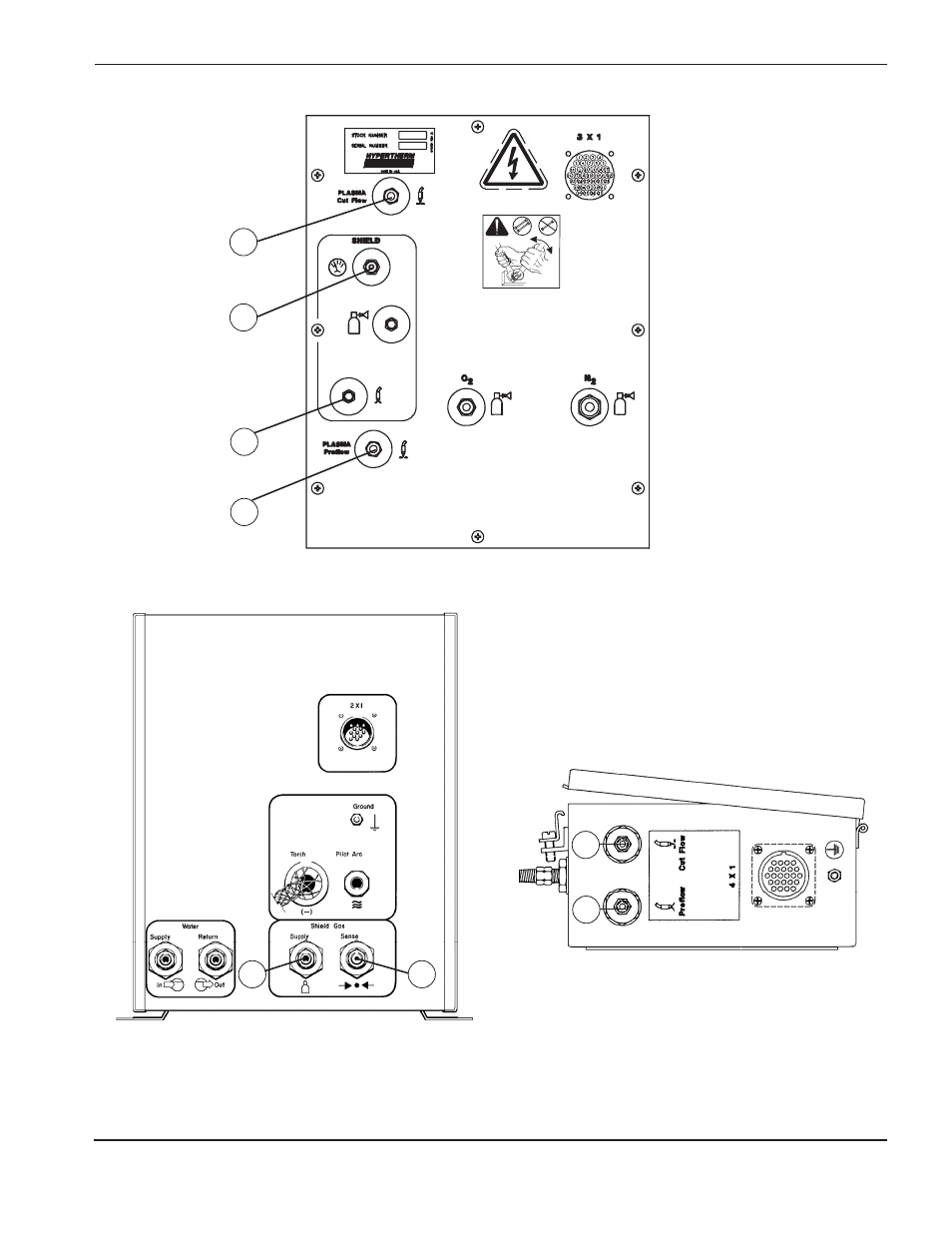

Figura 4-15 Conexiones de la consola de gases – a las consolas de alta frecuencia remota
y de válvula a motor
2WRENCHES
Consola de alta frecuencia remota – Vista posterior
Consola de válvula a motor – Vista posterior
Consola de gases – Vista posterior
20
22
23
22
21 20
21
23
