INSTALACIÓN
20
4-20 HySpeed HT2000 Manual de Instrucciones

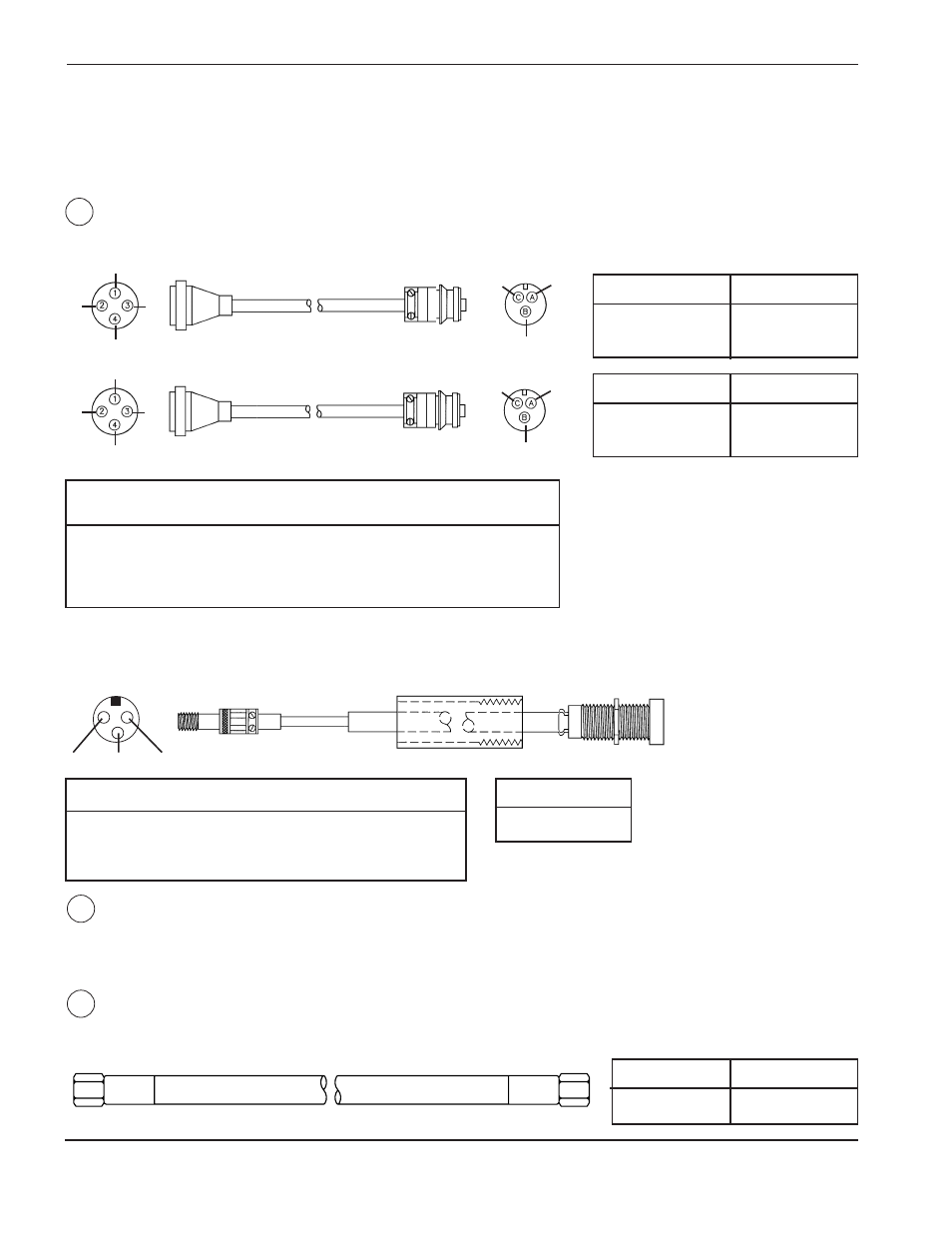

Conexiones del sensor de altura inicial
Note: Si está usando el Command THC, refiérase al #802780 en el manual.
Ver pág. 4-18 para la conexión del sensor de altura inicial a la fuente de energía
Cables del sensor de altura inicial/ Sondas inductivas – Del sensor a las sondas inductivas
Los dos cables sensores son componentes del paquete de cables del sensor de altura inicial.
Las dos sondas inductivas vienen como parte del subconjunto de montaje de sensor de altura inicial a la antorcha.
Suministro de aire al Sensor de altura inicial – De alimentación de aire al módulo de sensor de altura
inicial
El cliente debe proveer aire a 1,4 bares y la manguera de aires. Una conexión giratoria #4 (#015006) viene
incluída en el conjunto consola de sensor de altura inicial.
Conjunto manguera de aire – Módulo IHS al cilindro de aire para sensor inductivo
La manguera de aire de 12 m es un componente del paquete de mangueras y cables del sensor de altura inicial.
Función Pin Color
Energía (+15 V CC) A café
Común B azul
Señal C negro
No. de pieza
005074
14
No. de pieza Largo
023888 2 ft (0,6 m)
023869 40 ft (12 m)
No. de pieza Largo
023889 2 ft (0,6 m)
023870 40 ft (12 m)
Vista posterior
15
16
No. de pieza Largo
024144 40 ft (12 m)
Extremo Sensor Extremo
Función altura inicial Color Extremo sonda
Energía (+15 V CC) 4 rojo A
Común 2 negro B
Señal 1 Transparente C
Protector 3 Trenzado
1
4
2 3
C A
B
1
4
2 3
C A
B
8X2 8X4
8X3 8X5
C B A
