Manguera de alimentación de nitrógeno plasma – De alimentación de oxígeno a consola de gases
INSTALACIÓN
9/30/98
4-24 HySpeed HT2000 Manual de Instrucciones

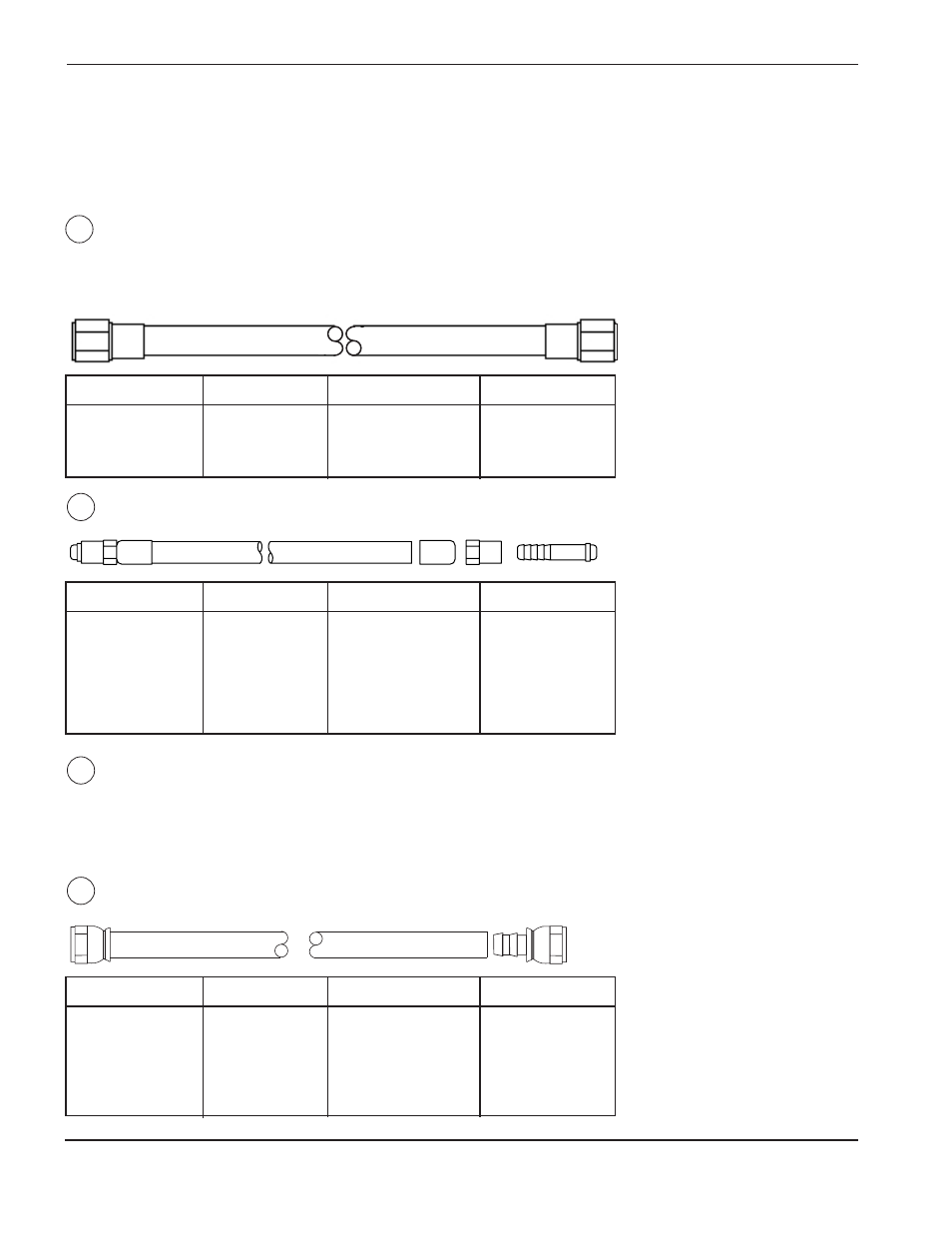

Conexiones de la consola para gases
Vea pág. 4-10 para la conexión de la consola de gases a la fuente de energía.
Alimentación de gas plasma
Manguera de alimentación de oxígeno plasma – De alimentación de oxígeno a la consola de gases
Nota: Si se utiliza oxígeno como gas plasma de corte, el nitrógeno debe estar conectado
también a la consola de gases para obtener la mezcla adecuada oxígeno/nitrógeno en
condiciones de preflujo y flujo de corte.
Manguera de alimentación de aire – a la consola de gases
Alimentación de gas protector
Cualquier alimentación de gas que va a utilizarse como gas protector debe conectarse al mismo punto en la
consola de gases – vea Fig. 4-14.
Manguera de alimentación de gas protector – a la consola de gases
17
18
18
19
No. de pieza Largo No. de pieza Largo
024204 15 ft (4,6 m) 024206 100 ft (30 m)
024205 25 ft (7,6 m) 024159 150 ft (46 m)
024155 50 ft (15 m)
No. de pieza Largo No. de pieza Largo
024210 10 ft (3 m) 024148 75 ft (23 m)
024203 15 ft (4,6 m) 024116 100 ft (30 m)
024232 20 ft (6 m) 024120 150 ft (46 m)
024134 25 ft (7,6 m) 024185 180 ft (55 m)
024211 35 ft (10,6 m) 024124 200 ft (61 m)
024112 50 ft (15 m)
No. de pieza Largo No. de pieza Largo
024043 4 ft (1,2 m) 024147 75 ft (23 m)
024341 10 ft (3 m) 024115 100 ft (30 m)
024342 20 ft (6 m) 024119 150 ft (46 m)
024133 25 ft (7,6 m) 024184 180 ft (55 m)
024012 50 ft (15 m) 024123 200 ft (61 m)
