INSTALACIÓN
9/30/98
4-28 HySpeed HT2000 Manual de Instrucciones
Conexiones de consolas de alta frecuencia remota y de válvula a motor la
antorcha
Vea págs. 4-6 a 4-9 para las conexiones de la consola de alta frecuencia remota a la fuente de energía, y pág.
4-12 para conexión de la consola de válvula a motor a la fuente de energía. Vea también peag. 4-26 para las
conexiones de estas consolas a la consola para gases.
Dirección de los cables
Antes de conectar las mangueras de antorcha a las consolas de alta frecuencia remota, de válvula a motor y a la
antorcha, las mangueras de antorcha deben ser dirigidas entre la máquina de corte, la consola de alta frecuencia
remota, la consola de válvula a motor y la antorcha. Vea Figura 4-2 como ejemplo. En general es necesario dirigir
las mangueras por medio de un festón o una vía mecánica.
Precaución: Antes de dirigir las mangueras, asegúrese de que la antorcha no está conectada
a las mangueras. Una caída, golpe, o raspadura podría dañar la antorcha. Una
vez que se han encaminado las mangueras, proceda a conectar la antorcha.
Conexión de los cables de alta frecuencia de la antorcha a la consola de alta frecuencia
remota

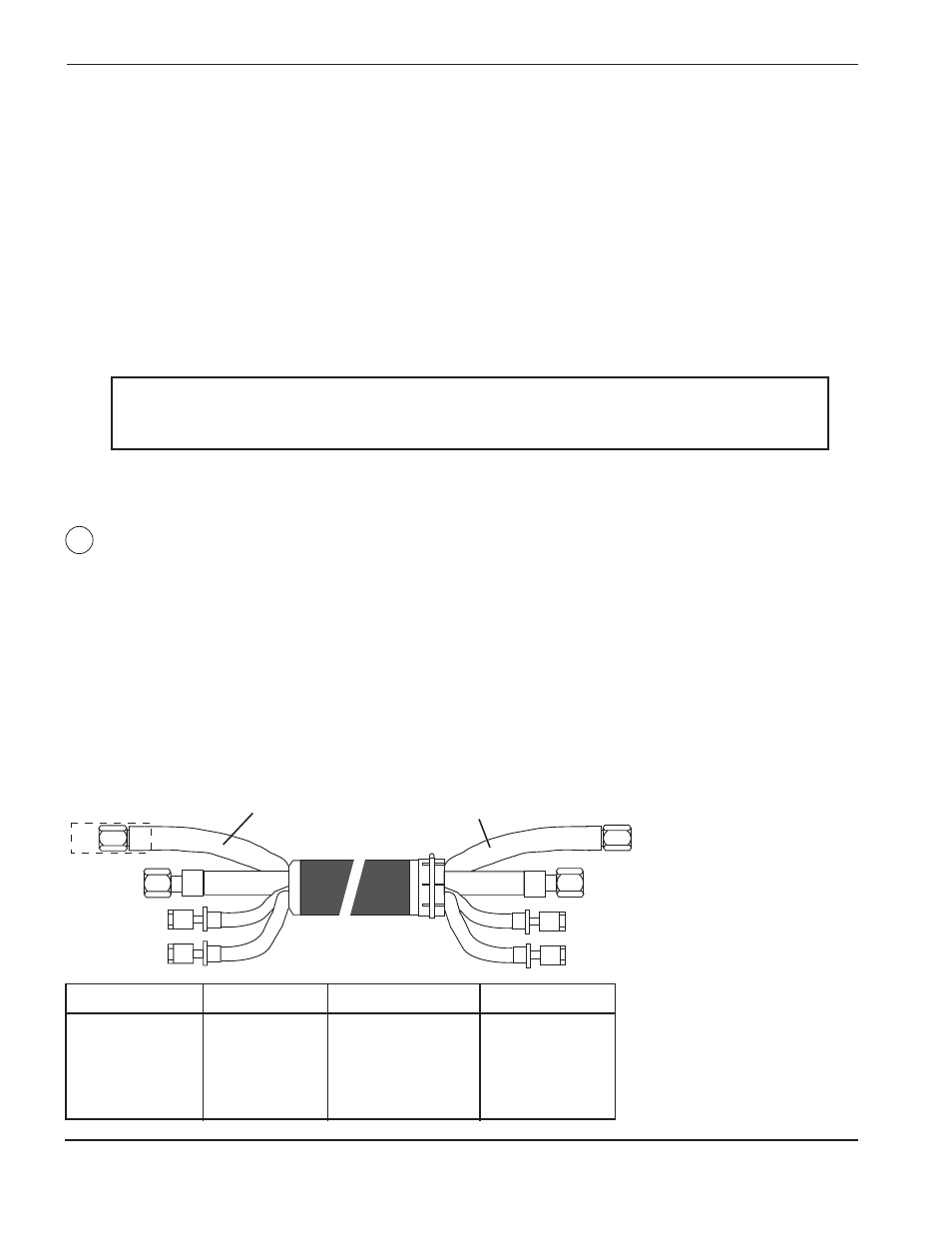

Cables de alta frecuencia de la antorcha HT2000 – Cables de antorcha a consola de alta frecuencia
remota – Fig. 4-16
A. Introduzca los cables de alta frecuencia de la antorcha a través de la guarnición de latón en la consola de alta
frecuencia y conecte la manguera de enfriador de antorcha (con banda roja) al borne rojo situado en la
consola de alta frecuencia remota. Apriete con una llave inglesa de 1/2" (13 mm).
B. Conecte la manguera de enfriador de antorcha (con banda verde) al borne verde en el bloque cátodo de
latón. Apriete con una llave inglesa de 1/2" (13 mm).
C. Conecte la manguera de sensor de capuchón en posición de antorcha (gris) al adaptador en la consola.
D. Conecte la manguera de gas piloto/protector (azul) al adaptador.
24
Extremo antorcha
gas piloto/
protector (azul)
gris
rojo
verde
rojo
verde
gris
gas piloto/
protector (azul) Extremo consola alta frecuencia
No. de pieza Largo No. de pieza Largo
028657 10 ft (3 m) 028661 35 ft (10,6 m)
028658 15 ft (4,5 m) 028662 40 ft (12 m)
028659 20 ft (6 m) 028663 45 ft (13,7 m)
028546 25 ft (7,5 m) 028547 50 ft (15 m)
028660 30 ft (9 m)
