MANTENIMIENTO
20
HySpeed HT2000 Manual de Instrucciones 8-27
Chequeo de la bomba, motor y válvula solenoide (V1)
1. Si el líquido refrigerante no está fluyendo, verifique si el motor y la válvula V1 están recibiendo 240VCA.
Nota: El relevador de 240VCA (CR3) en PCB1 no se cerrará hasta que los primeros cinco (5)
bloqueos de los indicadores de ESTADO hayan sido satisfechos. (Vea Secuencia de
arranque inicial para el HT2000.)
2. Si el motor, bomba y válvula todos parecen estar funcionando y el flujo no es suficiente, reemplace el
ensamblaje de bomba y motor.

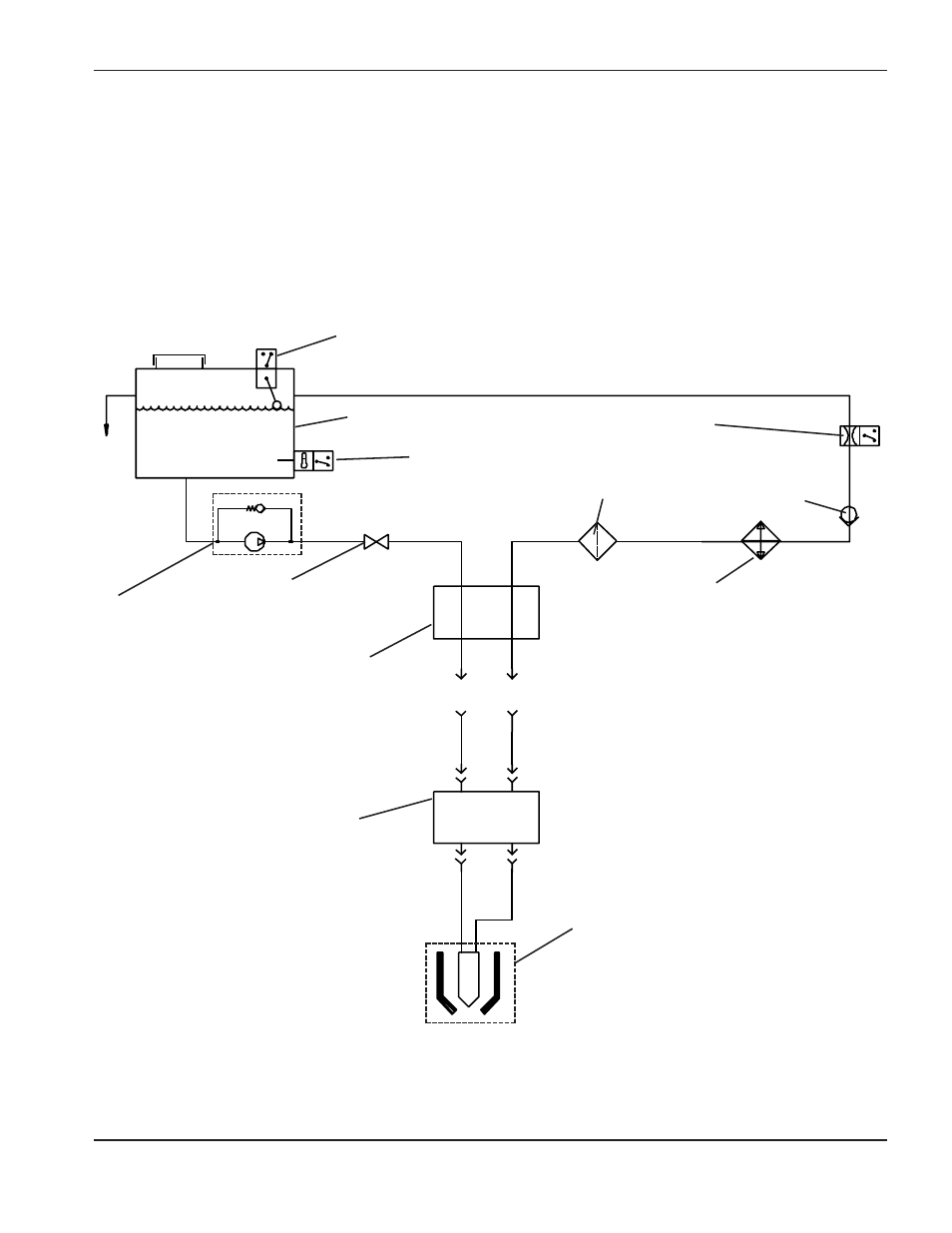

Figura 8-7 Esquemático de las tuberías del ensamblaje de reserva
de la fuente de poder HT2000 con consola RHF y antorcha
Tanque de reserva del refrigerante
Interruptor de flote
LS1
Interruptor de temperatura
TS1
Filtro de partículas
Bomba con válvula
de alivio de exceso
Consola remota
de alta frecuencia
Múltiple catédico
(la parte de atrás
de la fuente de
energía)
Válvula
solenoide V1
Permutador térmico
Válvula de chequeo
Interruptor de flujo
FS1
Antorcha
