MODO DE OPERAR: MÚLTIPLE DE ARGÓN-HIDRÓGENO
9/30/98
HySpeed HT2000 Manual de Instrucciones 7-3
Instalación

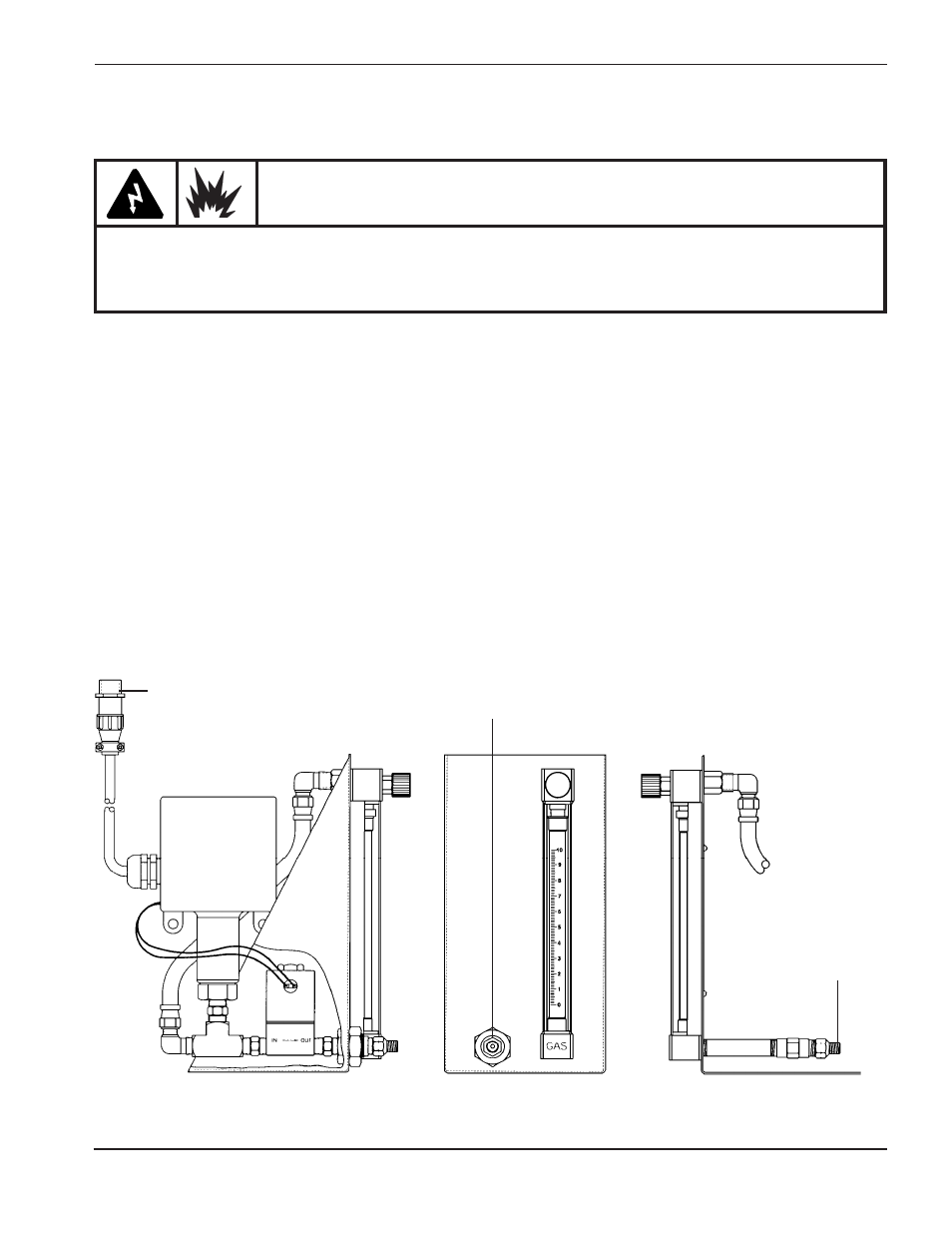

Figura 7-2 Puntos de conexión del múltiple de argón-hidrógeno
Cable de argón-hidrógeno – Múltiple de argón-hidrógeno a fuente de energía
A. Conecte el extremo con receptáculo del cable de argón-hidrógeno (Fig. 7-3) al punto de conexión de cable en
el múltiple de argón-hidrógeno (Fig. 7-2).
B. Conecte el otro extremo del cable a TB4 (la placa de conexiones más pequeña en el interior del panel posterior
de la fuente de energía). Acople los hilos 102, 103, 13 y 14 a los hilos ya conectados a la placa. Conecte los
dos cables blindados a los puntos marcados con PE (protección tierra).
Alimentación de argón-hidrógeno al múltiple de argón-hidrógeno
A. Conecte uno de los extremos de la manguera de alimentación al tanque o regulador de alimentación argón-
hidrógeno y conecte el otro extremo a la conexión de la manguera de alimentación de argón-hidrógeno en el
múltiple. (Fig. 7-2)
Punto de conexión de cable Conexión de la manguera de
antorcha para gas plasma
Argón-hidrógeno
en el múltiple
ADVERTENCIA
Antes de operar el múltiple de argón-hidrógeno, apague todos los interruptores y alimentación de
gases que conectan a la fuente de energía HT2000. Siga los procedimientos de instalación y operación
antes de activar los gases y la energía.
