INSTALACIÓN
9/30/98
4-12 HySpeed HT2000 Manual de Instrucciones

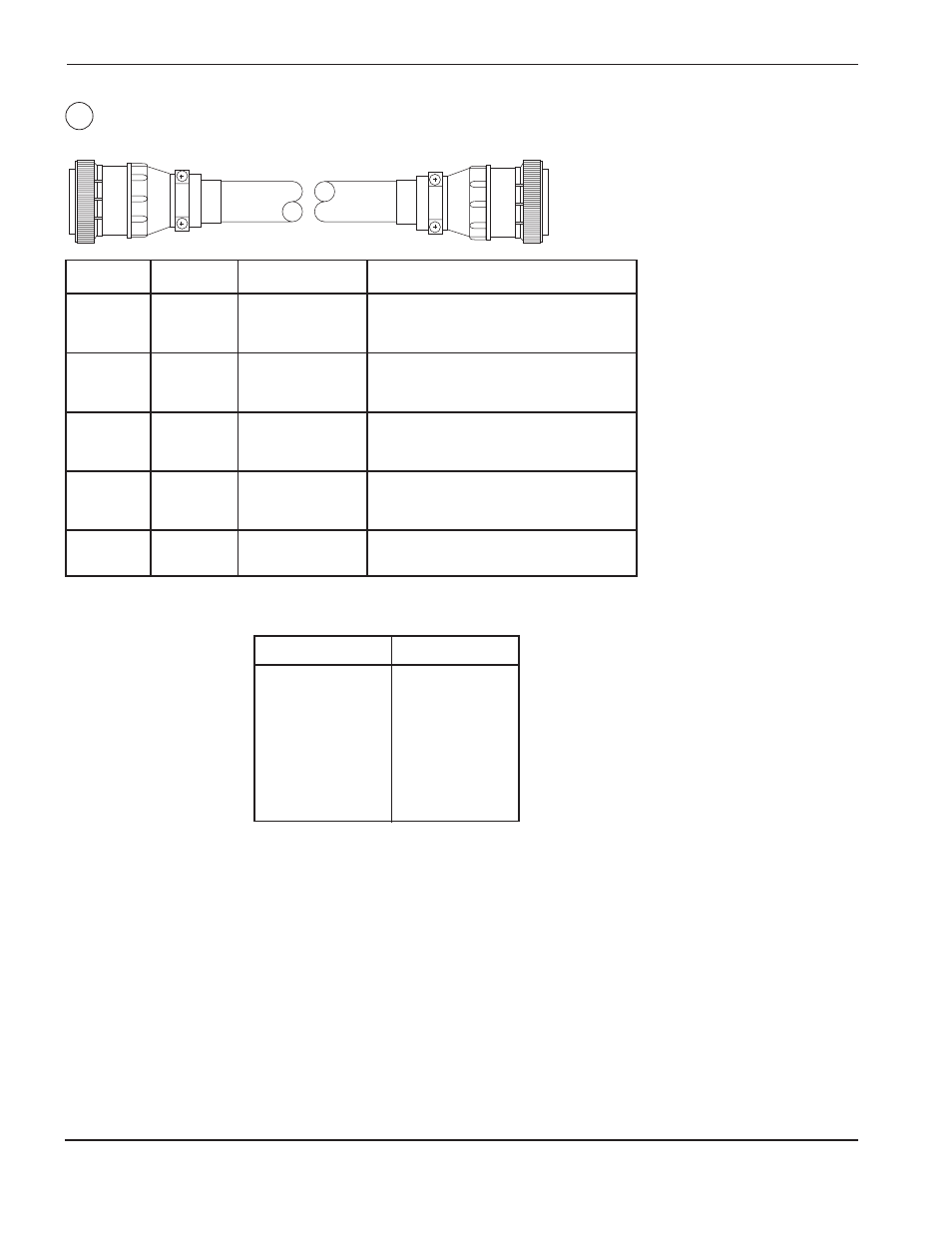

Cable de consola de válvula a motor – De la fuente de energía a la consola
De 1X3 A 4X1 Color Señal
16 16 negro SV4A/flujo de corte
17 17 amarillo SV4A/flujo de corte
10 10 blindado Protector
23 23 rojo SV4B/Preflujo
24 24 amarillo SV4B/Preflujo
25 25 blindado protector
29 29 negro SV5 / Plasma apagado
30 30 rojo SV5 / Plasma apagado
34 34 blindado Protector
11 11 negro MV2 disminuye
12 12 café MV2 disminuye
18 18 blindado Protector
14 14 café MV2 motor aumenta
21 21 blindado Protector
7
No. de pieza Largo
023551 15 ft (4,5 m)
023590 25 ft (7,6 m)
023776 35 ft (10,5 m)
023591 50 ft (15 m)
023592 75 ft (23 m)
023593 100 ft (30,5 m)
023594 150 ft (46 m)
023658 200 ft (61 m)
1X3 4X1
