MODO DE OPERAR: MÚLTIPLE DE ARGÓN-HIDRÓGENO
9/30/98
7-4 HySpeed HT2000 Manual de Instrucciones
Extremo consola argón-hidrógeno Terminal TB4 fuente de energía HT2000

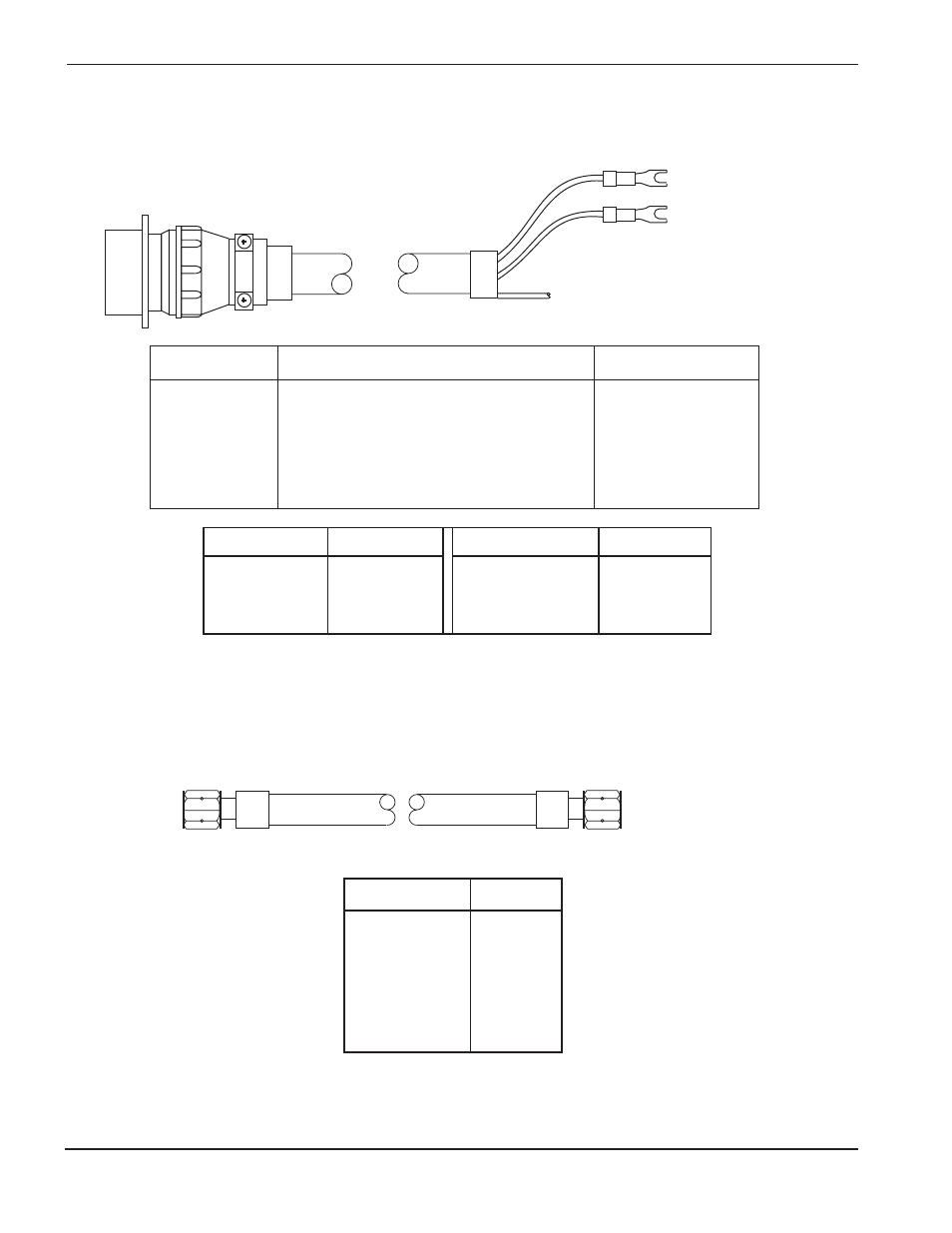

Figura 7-3 Cable del múltiple argón-hidrógeno – Múltiple de argón-hidrógeno a fuente de energía
No. de pieza Largo
024355 305 mm
024354 3 m
024368 6,2 m
024369 9,1 m
024370 12,4 m
024443 15 m
024467 23 m
Figura 7-4 Manguera de antorcha para plasma – múltiple de argón-hidrógeno a la antorcha
Nota:
Rosque antihorariamente
para apretar
Color de hilo Terminal TB4 de la fuente de energía Señal
rojo 13 PS1/Plasma
negro 14 PS1/Plasma
blindado 12 blindado
verde 102 SV5/Plasma apagado
negro 103 SV5/Plasma apagado
blindado 9 protección
No. de pieza Largo No. de pieza Largo
023660 4,5 m 023663 23 m
023661 7,5 m 023664 30 m
023662 15 m 023665 46 m
14X1
13
14
etc.
