Conexiones opcionales de la fuente de energía

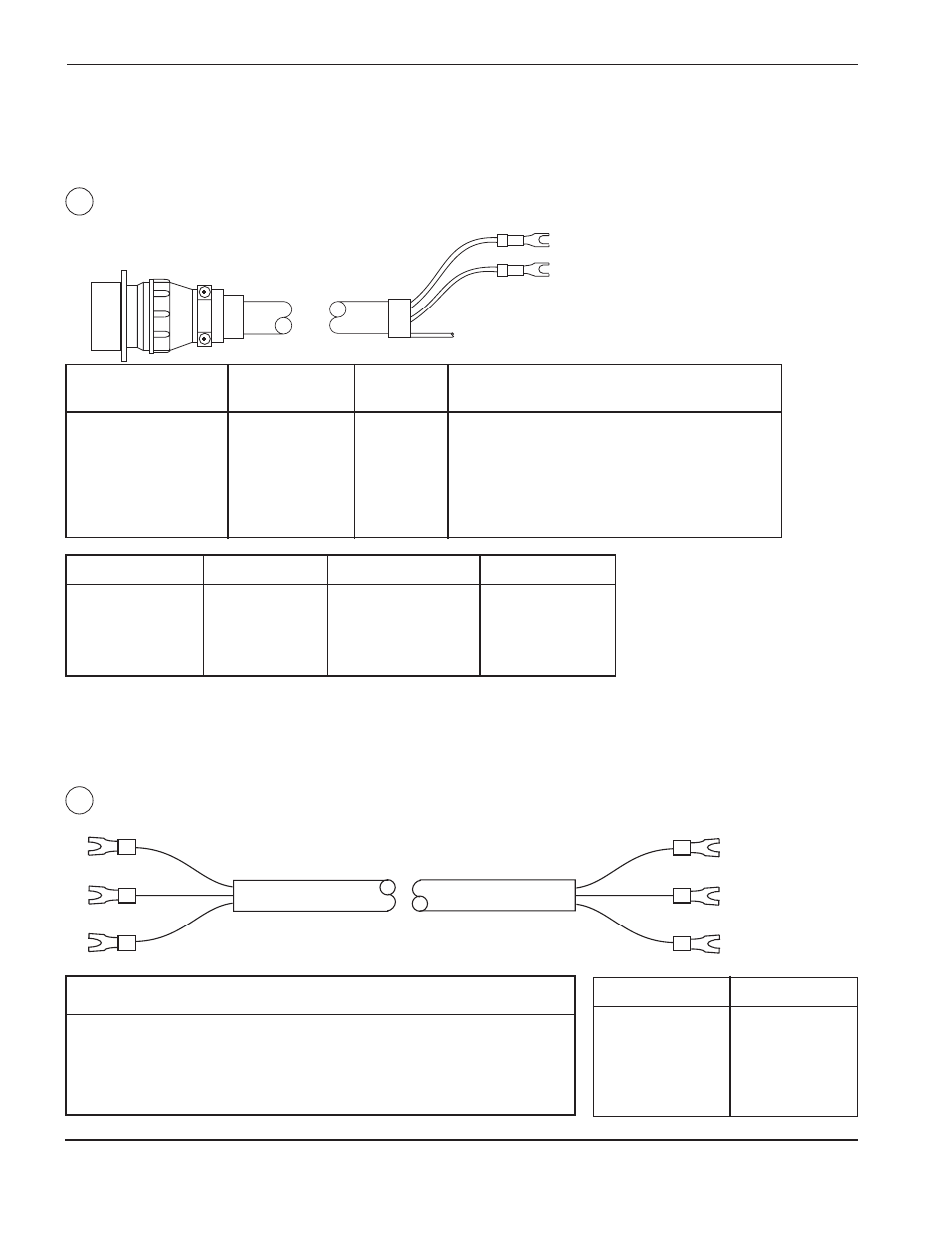

Cronomedidor/contador a fuente de energía
Cable del cronom./contador – De la fuente de energía al cronom./contador
INSTALACIÓN
9/30/98
4-32 HySpeed HT2000 Manual de Instrucciones
Del cronom./
contador 11X1 Al HT2000 TB3 Color Función
1 2 blanco Inicios y tiempo de arco (CON1 cerrado)
2 2 negro Inicios y tiempo de arco (CON1 cerrado)
3 3 Descarga Descarga
15 5 rojo Contador de errores (Error baja rampante)
16 4 negro Contador de errores (Error baja rampante)
12 6 Descarga Descarga
Conexiones del cable sincronizador (Cuando se usan multi-sistemas de antorcha)
Si se utiliza un sistema múltiple (con más de una fuente de energía), haga las siguientes conexiones en ambas
fuentes de energía:
Conexiones del cable sincronizador – De fuente de energía 1 a fuente de energía 2
Lectura – A HT2000 TB3 – Ambos extremos
Hilo color AHT2000 TB3 Función
— negro 13 Señal sincronizante
— rojo 14 Sincronizador común
Tierra blindado 15 sincronizador protector
26
27
No. de pieza Largo No. de pieza Largo
023687 10 ft (3 m) 023694 75 ft (23 m)
023692 25 ft (7,6 m) 023695 100 ft (30 m)
023758 38 ft (12 m) 023696 150 ft (46 m)
023693 50 ft (15 m)
No. de pieza Largo
023340 15 ft (4,5 m)
023341 25 ft (7,6 m)
023342 50 ft (15 m)
023343 100 ft (30 m)
023344 150 ft (46 m)
negro negro
rojo rojo
TIERRA TIERRA
11X1
